Работа с теодолитом

Работа с теодолитом – тема настоящей инструкции. Ниже поэтапно приведена методика измерения углов теодолитом, аккуратное выполнение пунктов которой обеспечит получение точных результатов. Настоящая инструкция предполагает, что пользователь обладает начальными знаниями о том, как работать с теодолитом, знаком с основными узлами и принципом работы прибора.

Подготовка теодолита к работе

Измерение горизонтальных углов теодолитом предполагает установку прибора в вершине определяемого угла. Для этого сначала ставят штатив так, чтобы центр площадки для установки штатива был примерно над точкой, а плоскость площадки – горизонтальна. Только после этого теодолит закрепляют на штативе, центрируют и горизонтируют прибор.

Центрирование теодолита - это проецирование оси вращения алидады и лимба по отвесной линии на вершину определяемого угла с точностью для механического отвеса ± 5 мм, ± 1-2 мм для оптического отвеса. Сначала проводится центрирование штатива с помощью механического отвеса с точностью 10-15 мм. При этом необходимо установить штатив горизонтально, чтобы регулировка подъемных винтов позволила произвести горизонтирование прибора. При установке прибора на штатив, производим окончательное центрирование теодолита, передвигаем оптический теодолит, ослабив становой винт.

Горизонтирование теодолита – это последовательное горизонтирование плоскости лимба горизонтального угломерного круга (ГУК) и приведение вертикальной оси вращения в отвесное положение. Процесс горизонтирования контролируется по цилиндрическому уровню алидады ГУК и производится посредством подъёмных винтов теодолита.

Поворачивая алидаду, направляют ось уровня по двум подъёмным винтам и перемещают пузырёк уровня в центр. Затем следует повернуть алидаду на 90? и, используя третий подъёмный винт, вновь перевести пузырёк в центр. Действия необходимо повторять до тех пор, пока пузырек не станет сходить с середины при всех позициях алидады горизонтального круга. Допустимое его отклонение не больше двух делений шкалы цилиндрического уровня.

Горизонтирование теодолита

Для получения достоверного результата работа с теодолитом требует соблюдения двух геометрических условий:

1. Ось вращения прибора находится в вертикальном положении;

2. Ось цилиндрического уровня - в горизонтальном положении.

Измерение горизонтального угла теодолитом Визирование

Визирование – совмещение центра сетки нитей с точкой.

Сетка нитей – это стеклянная пластина с нанесёнными на нём линиями (характер их нанесения может быть разным). Пересечение средних линий называют центром сетки нитей Z.

Наведение центра нитей на точку

Для визирования теодолита на точку необходимо:

1. Закрепить лимб.

2. Открепить алидаду для того, чтобы по грубому визиру, расположенному наверху зрительной трубы, установить прибор примерно на искомую точку.

3. Закрепить алидаду.

4. Для наблюдения установить зрительную трубу так, чтобы сетка нитей имела резкое изображение. Эта операция называется установкой по глазу и производится вращением окулярного колена.

5. Установить зрительную трубу так, чтобы точка визирования была видна наилучшим образом. Эта операция называется установкой по предмету и производится вращением кремальеры.

6. Навести центр сетки нитей точно на точку визирования посредством наводящих винтов алидады и зрительной трубы. Если вертикальный круг оказывается с правой стороны от трубы, если смотреть со стороны окуляра, говорят "круг право" (КП). Если вертикальный круг оказался слева – "круг лево" (КЛ).

Измерение горизонтального угла β

Измерение горизонтального угла теодолитом предполагает установку прибора в вершине измеряемого горизонтального угла (т.н. станция), а рейки на станциях n+1 и n–1.

Перекрестие сетки нитей совмещают с самой нижней видимой точкой рейки так, чтобы вертикальная нить совпадала с осью рейки.

Затем выполняют следующую последовательность действий (первый полуприём):

1. Наводят центр сетки нитей на вершину заднего (правого) угла (n – 1) и снимают отсчёт по лимбу горизонтального круга - отсчёт а1;

2. Наводят на вершину переднего (левого) угла (n + 1) снимают отсчет а2;

3. Нпределяют значение угла при круге лево βкл = а1-а2.

Измерение горизонтального угла на станции n:

β – горизонтальный угол

До начала второго полуприёма (КП) разблокируют зрительную трубу и переводят через положение зенита. Затем разблокируют алидаду и поворачивают прибор на 180°, проводят измерения при КП. При втором полуприёме (КП) визирование и измерения производят аналогично, различия в значениях угла в двух полуприёмах (С) не должно превышать двойной точности прибора (t): С < 2t.

Измерение горизонтального угла β на станции n (КЛ):

n – станция

n–1 – вершина заднего угла

n+1 – вершина переднего угла

а1 – отсчёт на вершину заднего угла

а2 – отсчёт на вершину переднего угла

Вычисление горизонтальных углов

При выполнении условия расхождения в значениях угла, полученных за два полуприёма, средний горизонтальный угол рассчитывают по формуле: βср = (βКЛ + βКП) /2.

Лимб горизонтального угломерного круга оцифрован всегда от нуля до 360? через 1?, слева направо.

Отсчёт по горизонтальному кругу берут следующим образом:

· считывают по шкале алидады количество градусов отсчётного штриха (по рисунку – 125°);

· считывают минуты слева направо от нуля, учитывая, что цена деления на шкале ГУ – 5´ (по рисунку – 07´).

Отсчётный микроскоп теодолита RGK TO-15:

отсчёт по ГУК – "125°07´"

отсчёт по ВУК – "-0°35´"

Измерение вертикального угла теодолитом

Измеренный угол наклона может иметь как положительное, так и отрицательное значение, изменяясь от -90° до 90°.

Работа с теодолитом требует проводить горизонтирование алидады каждый раз при отсчёте. Горизонтальным считается положение, когда пузырёк цилиндрического уровня алидады или трубы расположен посередине ампулы. Однако, даже при нахождении пузырька в центре ампулы линия нулей отсчётного устройства может находиться под небольшим углом по отношению к линии горизонта, который называется место нуля вертикального круга (М0).

Важной чертой измерения вертикальных углов является необходимость учёта места нуля вертикального круга. Для этого при создании съёмочного обоснования снимают отсчёты по вертикальному угломерному кругу (ВУК) при КЛ и КП, а при тахеометрической съёмке - на каждой станции перед началом работы определяют место нуля.

При измерении вертикальных углов теодолитом центр сетки нитей переводят на высоту инструмента, ранее отмеченную на рейке. Высоту инструмента определяют с помощью листа белой бумаги и рейки, приставляя её почти вплотную к окуляру. Пользователь при этом должен вести наблюдение в объектив. Лист передвигают по рейке, пока он не закроет ровно ½ поля зрения. Высоту инструмента на рейке удобно отмечать тонкой круглой резинкой.

Сначала снимают отсчёт, визируя при круге лево. Затем, переведя трубу через зенит, визируют и снимают отсчёт при круге права.

Существует несколько способов оцифровки лимба вертикального угломерного круга (ВУК). У теодолита RGK TO-15 (TO-05) оцифровка секторная, при которой ВУК разбит на 4 сектора по 90°, из которых два сектора имеют положительную оцифровку, а два других – отрицательную.

Для взятия отсчёта:

· считывают количество градусов отсчётного штриха (по рисунку – "-0°");

· считывают минуты – если вверху стоит "-0" – по отрицательной шкале от нуля до отсчётного штриха, если вверху стоит "+0" – по положительной шкале от нуля до отсчётного штриха (по рисунку – "-35?").

Далее проводят вычисление вертикального угла. При этом отсчёты от 0° до 90° соответствуют измеряемому положительному вертикальному углу.

Вычисление вертикальных углов

После снятия отсчётов рассчитывают вертикальный угол через М0, либо по результатам двух отсчётов, полученных при визировании на цель в двух положениях зрительной трубы (КЛ и КП).

Расчётные формулы для секторной оцифровке лимба вертикального круга от нуля в обе стороны – по ходу и против хода часовой стрелки (RGK TO-05 и TO-15):

М0 = (КП + КЛ)/2; v = МО-КП; ν=КЛ−М0

При расчёте по этим формулам не обязательно добавлять 360°.

Измерение расстояний теодолитом

В этом разделе рассмотрим, как работать с теодолитом для измерения расстояний. В сетке нитей зрительной трубы теодолита имеются два дополнительных горизонтальных дальномерных штриха, расположенных по обе стороны от центра сетки нитей на равных расстояниях. Наличие этих штрихов позволяет производить измерение теодолитом расстояния D от прибора до рейки.

Для этого по рейке определяют величину дальномерного интервала n в сантиметрах, умножая полученное число на 100, затем полученное значение из сантиметров переводят в метры (дальномерный коэффициент зрительной трубы, как правило, равен 100), т. е.

D = K*n = 100*n

В случае, приведенном на рисунке:

· отчет по верхнему дальномерному штриху – 1747 мм;

· отчет по нижнему дальномерному штриху – 1856 мм.

Дальномерный интервал n равен разности отчетов по нижнему и верхнему дальномерным штрихам.

n = 1856 - 1747 = 109 мм = 10,9 см.

По формуле вычисляем расстояние: D = 100*10,9 см = 1090 см = 10,9 м

Для измерения теодолитом расстояний при помощи нитяного дальномера относительная ошибка обычно составляет от 1/100 до 1/300.

Измерение теодолитом расстояния по дальномерным штрихам

В настоящее время наряду с топографическими картами для изучения местности и ориентирования на ней широко используются фотоснимки, получаемые путем фотографирования местности с самолета или какого - либо другого летательного аппарата. Такие изображения местности называются аэрофотоснимками или сокращенно аэрофотоснимками. Процесс фотографирования земной поверхности с самолёта называется аэрофотосъемкой или воздушным фотографированием.

Промежуток времени от начала фотографирования местности до получения аэрофотоснимков обычно сравнительно небольшой, поэтому по аэрофотоснимкам можно получить более свежие и достоверные данные о местности, чем по топографической карте. Преимущество аэрофотоснимка по сравнению с картой заключается еще и в том, что на нем получается подробное изображение всего, что имелось на местности в момент фотографирования, включая и временно находящиеся на ней различные предметы (объекты).

Если сфотографировать местность, на которой происходят боевые действия войск, то по полученному аэрофотоснимку можно обнаружить места расположения и сосредоточения войск и боевой техники, начертание траншей и противотанковых рвов, огневые позиции артиллерии и многие другие данные о противнике, необходимые для принятия решения при организации и ведении боя. Таким образом, аэрофотоснимки являются одним из средств разведки.

Виды аэрофотоснимков. В момент фотографирования земной поверхности фотоаппарат может занимать отвесное или наклонное положение, в зависимости от этого различают два вида аэрофотосъемки - плановую и перспективную. Фотографирование местности при отвесном (вертикальном) положении аэрофотоаппарата называется плановой съемкой (рис.1), а аэрофотоснимки, полученные при такой съемке - плановыми.

Если же в момент фотографирования аппарат находится в наклонном положении, то такая съемка называется перспективной (рис.2), а полученные аэрофотоснимки - перспективными. На перспективных аэрофотоснимках изображается местность, расположенная в момент фотографирования впереди самолета или в стороне от него. Поэтому местные предметы на них изображаются так, как видны в натуре. При этом изображения местных предметов на переднем плане аэрофотоснимка будет более крупным, чем на дальнем плане.

Рис.1 Плановая аэросъёмка.

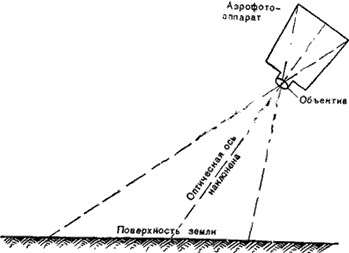

Рис.2 Переспективная аэросъёмка.

Достоинством перспективных аэрофотоснимков является то, что по ним легко опознать изображенные местные предметы, особенно расположенные на переднем плане, и получить общее представление о сфотографированной местности. Однако детально изучить местность по перспективным аэрофотоснимкам нельзя, так как часть сфотографированной местности на них не просматривается — она закрыта предметами, расположенными на переднем плане.

Например, на рис.3 видна только часть реки, а дальше, за поворотом, она закрыта населенным пунктом. Не видны, будут также предметы, расположенные за возвышенностями, дороги в лесу и т. д. Кроме того, масштаб перспективного аэрофотоснимка в различных его частях разный: на переднем плане масштаб крупнее, чем на дальнем, поэтому производить измерения по такому аэрофотоснимку сложно.

Рис.3 Переспективный аэрофотоснимок.

Практически в войсках, особенно при решении задач командирами подразделений, чаще используются плановые аэрофотоснимки (рис.4), на которых все местные предметы изображаются так, как они видны сверху. При этом если на аэрофотоснимке сфотографирована относительно ровная местность, то размеры местных предметов, независимо от того, в какой части аэрофотоснимка они расположены, уменьшаются при изображении на аэрофотоснимке примерно в одинаковое число раз, т. е. масштаб такого снимка практически одинаков на всей его площади.

На плановых аэрофотоснимках в отличие от перспективных можно рассмотреть весь участок сфотографированной местности. Они позволяют изучить местность с большой подробностью и производить необходимые измерения практически так же, как на карте. Однако опознавание местных предметов на плановом аэрофотоснимке затруднено тем, что изображение предметов получается в непривычном виде. Поэтому, чтобы изучать местность по плановым аэрофотоснимкам, надо знать отличительные признаки предметов, а также уметь определять масштаб аэрофотоснимка и производить по нему измерения.

Рис.4 Плановый аэрофотоснимок.

Масштаб планового аэрофотоснимка. Масштабом аэрофотоснимка, как и карты, называется отношение, показывающее, во сколько раз изображение линейных отрезков местности на аэроснимке меньше этих же отрезков на местности. Он может быть определен одним из следующих способов.

Непосредственным измерением длин отрезков на местности и аэроснимке. Для этого необходимо измерить на местности по прямой линии расстояние между двумя местными предметами, которые четко опознаются на аэроснимке (перекрестки дорог, мосты на дороге, перекрестки улиц в населенном пункте, просеки в лесу и т. п.).

Измерив расстояние между этими же предметами на аэроснимке и разделив его на измеренную длину линии на местности, получим масштаб аэрофотоснимка. Например, расстояние, измеренное на местности, равно 600 м, на аэроснимке этот отрезок равен 12 см. Разделив 12 см на 60000 см, получим масштаб аэрофотоснимка 1:5000, т. е. 1 см на аэроснимке соответствует 50 м на местности.

По карте масштаб аэрофотоснимка определяется в такой последовательности (рис.5):

Рис.5 Определение масштаба аэрофотоснимка по карте.

- находят на аэроснимке и на карте две общие точки: перекресток дорог и угол огорода 2 на северо-восточной окраине Демидове;

- измеряют расстояние между указанными точками на аэроснимке (6 см);

- измеряют расстояние между этими же точками на карте и, пользуясь масштабом карты, определяют, чему оно равно на местности (расстояние на карте масштаба 1:25 000 равно 5,6 см, следовательно, расстояние на местности будет равно 1300 м);

- делят расстояние на аэроснимке (6 см) на расстояние, полученное по карте (1300 м или 130000 см), и получают масштаб аэрофотоснимка 1:21 666.

По известному размеру предмета. Допустим, что на аэроснимке четко опознано изображение моста. Длина моста на снимке равна 2 мм, а указанная на карте—14 м. Следовательно, масштаб аэрофотоснимка будет равен 2: 14000 = 1:7 000.

Измерение расстоянийний по плановому аэроснимку практически не отличается от измерения расстояний по карте. Трудности заключаются лишь в том, что аэроснимок может иметь необычный по сравнению с картой масштаб (например, 1:7540, 1:20600 и т. п.), что вызывает необходимость каждый раз вычислять расстояния. Для удобства измерения расстояний строят линейный масштаб для данного аэрофотоснимка по тем же правилам, что и для линейного масштаба шагов.

Прямая геодезическая задача состоит в вычислении точки по координатам исходной точки, дирекционному углу и горизонтальному проложению между ними.

Например даны координаты точки 1 х1 = +2120, 80 м, у= - 509,25м, s1-2 = 462,80, r1-2 = ЮВ:640 11,. Вычислить координаты точки 2.

По формулам находим:

ΔхАВ = sАВсоs rАВ; ΔуАВ = sАВ sin rАВ

Δх1-2 = s1-2соs r1-2 = 462,30 (-0,43544) = -201,52 м;

Δу1-2 = s1-2 sin r1-2 = 462,80 0,90022 = +416,62 м.

По формуле вычисляем координаты точки 2:

хВ = хА + ΔхАВ; уВ = уА + ΔуАВ;

х= х+ Δх1-2 = +2120,80 + (-201,52) = +1919,28 м;

у= у+ Δу1-2 = -509,25 + (+416,62) = -92,63 м.

Обратная геодезическая задача состоит в вычислении дирекционного угла и горизонтального проложения по координатам её концов. Пусть координаты точек А и В хА, уА и хВ, уВ известны. По катетам прямоугольного треугольника, можно вычислить дирекционный угол αАВ по формулам:

tg αАВ=

ctg αАВ=

По тангенсу или котангенсу угла, пользуясь таблицами тригонометрических функций, находят градусную величину румба, а по знакам приращений координат определяют его название. Затем по румбу вычисляют дирекционный угол.

Горизонтальное проложение линии вычисляют в соответствии с формулой

sАВ=;

или по теореме Пифагора:

sАВ=

В таблице 1 дана схема решения обратной геодезической задачи по формулам с использованием таблиц натуральных значений тригонометрических функций.

Расхождение значений sАВ1 и sАВ2 допускается не более двух единиц последней значащей цифры.

Обратная геодезическая задача имеет большое практическое значение при вычислении длин проектных линий, привязке теодолитных ходов к пунктам государственной геодезической сети, сетей сгущения и съёмочных сетей, для определения направления при отсутствии видимости с пункта на пункт.

Таблица 1. Решение обратной геодезической задачи

Обозначения величин Порядок записей и вычислений Значения величин
ХВ ХА   +1919,28 +2120,80
ХВ - ХА УВ УА   - 201,52 - 92,63 - 509,25
ХВ - ХА tg αАВ rАВ αАВ sin αАВ соs αАВ sАВ1 sАВ2 sААср   +416,62 - 2,06739 ЮВ:64011,2' 1150 48,8' +0,90022 - 0,43544 462,80 462,80 462,80

Геометрическое нивелирование – это наиболее распространенный способ определения превышений. Его выполняют с помощью нивелира, задающего горизонтальную линию визирования.

Устройство нивелира достаточно простое. Он имеет две основные части: зрительную трубу и устройство, позволяющее привести визирный луч в горизонтальное положение.

Геометрическое нивелирование можно выполнять по следующей схеме:

Рис. 61. Способы нивелирования

При нивелировании из середины нивелир располагают между двумя точками примерно на одинаковых расстояниях (рис.61, а). В точках устанавливают отвесно рейки с сантиметровыми делениями. Их ставят на колышек, вбитый вровень с землей, или на специальный костыль, так как рейка под собственной тяжестью будет давить на землю и отсчет по ней будет меняться. Визирный луч зрительной трубы нивелира последовательно наводят на рейки и берут отсчеты З и П, которые записывают в миллиметрах в журнал нивелирования. Отсчет по рейке производят по средней нити нивелира, т.е. по месту, где проекция средней нити пересекает рейку. Превышение между точками определяют по формуле

h = ЗП

где З – отсчет назад на заднюю точку А; П – отсчет вперед на переднюю точку B.

При нивелировании вперед прибор устанавливают над точкой А (рис. 61, б), измеряют его высоту V и берут отсчет П по рейке в точке В. Превышение определяют вычитанием из высоты прибора V отсчета П.

h = VП.

Высоту передней точки В вычисляется по формуле:

Высоту визирного луча на уровенной поверхностью называют горизонтом инструмента HГИ (рис. 61) и вычисляют

НГИ = НА + З = НА + V.

Место установки нивелира называется станцией. Если для определения превышения между точками А и В достаточно установить прибор один раз, то такой случай называется простым нивелированием.

Если же превышение между точками определяют только после нескольких установок нивелира, такое нивелирование называют сложным или последовательным (рис. 62).

Рис. 62. Последовательное нивелирование.

В этом случае точки С и D называют связующими. Превышение между ними определяют как при простом нивелировании:

; ;

h = ∑З∑П

Такую схему нивелирования называют нивелирным ходом.
