Способы восстановления деталей

Целью ремонта деталей является восстановление всех геометрических размеров детали, формы и расположения поверхностей и обеспечение физико-механических свойств в соответствии с техническими условиями на изготовление новой детали.

Кроме того, при ремонте очень часто решается и задача повышения долговечности и работоспособности деталей за счет применения новых материалов, новых технологий и более прогрессивных способов выполнения работ с минимальными трудозатратами.

При ремонте автомобилей широкое применение находят следующие способы восстановления изношенных деталей: сварка и наплавка, пластическое деформирование, слесарно-механическая обработка, нанесением синтетических материалов, гальванические покрытия, пайка, газотермическое напыление.

Классификация способов восстановления деталей.

Сваркой и наплавкой:

а) Дуговой:

- ручной покрытыми электродами;

- под флюсом;

- в среде углекислого газа;

- неплавящимся электродом (вольфрамовым) в среде аргона;

- вибродуговой;

- широкослойной;

- электроконтактной приваркой ленты (проволоки).

б) Газовой;

в) Плазменной;

г) Лазерной;

Пластическим деформированием:

а) раздачей;

б) обжатием;

в) накаткой;

г) правкой;

д) осадкой;

е) вытяжкой;

ж) раскаткой;

з) чеканкой.

Слесарно-механической обработкой:

а) слесарной обработкой;

б) механической обработкой;

в) под ремонтный размер;

г) постановкой дополнительной ремонтной детали.

Нанесением синтетических материалов.

Гальваническими покрытиями:

а) железнением;

б) никелированием;

в) меднением;

г) хромированием;

д) цинкованием;

е) кадмированием.

Пайкой.

Газотермическим напылением:

а) газоэлектрическим:

- электродуговым;

- плазменным;

- высокочастотным.

б) газопламенным:

- газокислородным;

- газовоздушным.

в) детонационным.

Восстановление деталей слесарно-механической обработкой. Обработка деталей под ремонтный размер.

Обработка поверхностей детали под ремонтный размер эффективна в случае, если механическая обработка при изменении размера не приведет к ликвидации термически обработанного поверхностного слоя детали. Тогда у дорогостоящей детали соединения дефекты поверхности устраняются механической обработкой до заранее заданного ремонтного размера (например, шейки коленчатого вала), а другую (более простую и менее дорогостоящую деталь) заменяют новой соответствующего размера (вкладыши).

В этом случае соединению будет возвращена первоначальная посадка (зазор или натяг), но поверхности детали, образующие посадку, будут иметь размеры, отличные от первоначальных. Восстановление деталей под ремонтные размеры характеризуется простотой и доступностью, низкой трудоемкостью (в 1,5-2,0 раза меньше, чем при сварке и наплавке) и высокой экономической эффективностью, сохранением взаимозаменяемости деталей в пределах ремонтного размера. Недостатки способа – увеличение номенклатуры запасных частей и усложнение организации процессов хранения деталей на складе, комплектования и сборки.

Постановка дополнительной ремонтной детали.

Способ дополнительных ремонтных деталей (ДРД) применяют для восстановления резьбовых и гладких отверстий в корпусных деталях, шеек валов и осей, зубчатых зацеплений, изношенных плоскостей. При восстановлении детали изношенная поверхность обрабатывается под больший (отверстие) или меньший (вал) размер и на нее устанавливается специально изготовленная ДРД: ввёртыш, втулка, насадка, компенсирующая шайба или планка. Крепление ДРД на основной детали производится напрессовкой с гарантированным натягом, приваркой, стопорными винтами клеевыми композициями, на резьбе. При выборе материала для дополнительных деталей следует учитывать условия их работы и обеспечивать срок службы до очередного ремонта. После установки рабочие поверхности дополнительных деталей обрабатываются под номинальный размер с соблюдением требуемой точности и шероховатости.

Заделка трещин в корпусных деталях фигурными вставками. Трещины в корпусных деталях (головках и блоках цилиндров двигателей, картерах коробок передач, задних мостах и других деталях) можно устранить двумя видами фигурных вставок.

Уплотняющие вставки применяют для заделки трещин длиной более 50 мм с обеспечением герметичности как толстостенных, так и тонкостенных деталей. Для тонкостенных деталей используют вставки диаметром 4,8 мм, а для деталей с толщиной стенок 12-18 мм – 6,8 мм. Для установки уплотняющей фигурной вставкисверлят отверстия диаметром 4,8 или 6,8 мм за пределами конца трещины на расстоянии 4-5 или 6-8 мм соответственно. Затем, используя специальный кондуктор, последовательно вдоль трещины сверлят такие же отверстия. Через каждые пять отверстий сверлят отверстия поперек трещины – по два с каждой стороны. Отверстия продувают сжатым воздухом, обезжиривают ацетоном, смазывают эпоксидным составом, устанавливают и расклёпывают фигурные вставки.

Стягивающие вставкииспользуют для стягивания боковых кромок трещины на толстостенных деталях. В деталях сверлят по кондуктору перпендикулярно трещине четыре или шесть отверстий диаметром, соответствующим диаметру вставки, с шагом, большим на 0,1-0,3, и глубиной 15 мм. Перемычку между отверстиями удаляют специальным пробойником в виде пластины шириной 1,8 или 3,0 мм в зависимости от размеров вставки. В паз запрессовывают фигурную вставку, ее расклепывают и зачищают этот участок заподлицо. Качество заделки трещин проверяют на герметичность на стенде в течение 3 минут при давлении 0,4 МПа.

Восстановление резьбовых поверхностей спиральными вставками. Один из способов восстановления изношенной или повреждённой резьбы – это установка резьбовой спиральной вставки. Эти вставки увеличивают надежность резьбовых соединений деталей. Спиральные вставки изготавливают из коррозионно-стойкой проволоки.

Технологический процесс восстановление резьбовой поверхности включает:

- рассверливание отверстия с применением накладного кондуктора и снятие фаски (1 x 45°);

- нарезание резьбы в рассверленном отверстии детали;

- установка резьбовой вставки в деталь: установить резьбовую вставку в монтажный инструмент; ввести стержень инструмента в резьбовую вставку так, чтобы ее технологический поводок вошел в пазнижнего конца стержня; завернуть вставку в отверстие наконечника инструмента, а затем с помощью инструмента в резьбовое отверстие детали;вынуть инструмент и удалить (посредством удара бородка) технологический поводок резьбовой вставки;

- контроль качества восстановления резьбы с помощью «проходного» и «непроходного» калибра или контрольного болта. При контроле резьбовая вставка не должна вывертываться вместе с калибром (контрольным болтом). Проходной калибр, завернутый на всю длину вставки, не должен отклоняться более чем на 0,5 мм в любую сторону. Непроходной резьбовой калибр соответствующего размера не должен ввертываться в установленную в деталь вставку. Резьбовая вставка должна утопать в резьбовом отверстии не менее чем на один виток резьбы. Выступание ее не допускается.

Восстановление посадочных отверстий свертными втулками. Восстанавливают свертными втулками посадочные отверстия под подшипники качения.

Технологический процесс включает в себя следующие операции:

- изготовление заготовки свертной втулки. Заготовки свертных втулок получают резкой стальной ленты на полосы. Толщина ленты зависит от износа детали;

- свертывание втулки из заготовки путем ее сгиба на специальных приспособлениях. После свертывания втулки с одного из ее торцов снимают фаску;

- подготовка ремонтируемого отверстия под свертную втулку: растачивание отверстия; нарезка на обработанной поверхности винтообразной канавки треугольного профиля;

- установка втулки в ремонтируемое отверстие с помощью специальной оправки, которая крепится в пиноли задней бабки токарного станка;

- раскатка втулки специальным раскатником;

- обработка фаски в соответствии с чертежом на новую деталь.

Восстановление деталей способом пластического деформирования.

Способ пластического деформирования основан на способности деталей изменять форму и размеры без разрушения путем перераспределения металла под давлением, т.е. основан на использовании пластических свойств металла деталей. Пластическому деформированию могут подвергаться детали в холодном или в нагретом состоянии в специальных приспособлениях на прессах.

Стальные детали твердостью до HRC 30 (это низкоуглеродистые стали, а также детали из цветных металлов и сплавов) обычно деформируют в холодном состоянии без предварительной обработки. При холодном деформировании наблюдается упрочнение металла детали, т.е. происходит наклеп, который повышает предел прочности и твердости металла при одновременном понижении его пластических свойств. Этот процесс требует приложения больших усилий. Поэтому при восстановлении детали часто нагревают.

В нагретом состоянии восстанавливают детали из средне и высокоуглеродистых сталей. При восстановлении деталей необходимо учитывать верхний предел нагрева и температуру конца пластического деформирования металла. Относительно низкая температура конца деформирования металла может привести к наклепу и появлению трещин в металле.

Процесс восстановления размеров деталей состоит из следующих операций:

- подготовка – отжиг или отпуск обрабатываемой поверхности перед холодным или нагрев перед горячим деформированием;

- деформирование – осадка, раздача, обжатие, вытяжка, правка и др.;

- обработка после деформирования – механическая обработка восстановленных поверхностей до требуемых размеров и при необходимости термическая обработка;

- контроль качества – после восстановления детали должны также проверяться на отсутствие трещин.

Осадка. Используется для увеличения наружного диаметра сплошных и полых деталей, а также для уменьшения внутреннего диаметра полых деталей за счет сокращения их высоты. Допускается уменьшение высоты втулок на 8-10%.

Вдавливание. Отличается от осадки тем, что высота детали не изменяется, а увеличение её диаметра происходит за счет выдавливания металла из нерабочей части. Вдавливанием восстанавливают тарелки клапанов двигателей, зубчатые колеса и т.д.

Раздача. Применяют для увеличения наружного диаметра пустотелых деталей (втулки, поршневые пальцы и др.) при практически не изменяемой их высоте. Изменение наружного диаметра происходит за счет увеличения её внутреннего диаметра. При раздаче через отверстие детали продавливают калиброванный шарик или специальную оправку.

Обжатие. Восстанавливают детали с изношенными внутренними поверхностями за счет уменьшения наружных размеров, которые не имеют для них значения (проушины рычагов, вилок и др.). Обжатие осуществляется в холодном состоянии под прессом в специальном приспособлении. Втулку проталкивают через матрицу, которая имеет сужающееся входное отверстие под углом 7-8^о, калибрующую часть и выходное отверстие, расширяющееся под углом 18-20 ^о. Калибрующая часть матрицы позволяет уменьшить внутренний диаметр детали на величину износа с учетом припуска на развертывание до требуемого размера.

Накатка. Основана на вытеснении рабочим инструментом материала с отдельных участков изношенных поверхностей деталей. Способ позволяет увеличить диаметр накатываемой поверхности детали на 0,3-0,4 мм и применяется для восстановления изношенных посадочных мест под подшипники качения. Накатке подвергаются детали без термической обработки, но с обильной подачей индустриального масла. В качестве инструмента для накатки используют рифленый цилиндрический ролик или обойму с шариками, устанавливаемые на суппорте токарного станка.

Восстановление деталей сваркой и напла в кой.

На сварку и наплавку приходится от 40 до 80% всех восстановленных деталей.

Такое широкое распространение этих способов характеризуется следующими достоинствами:

- простотой технологического процесса и применяемого оборудования;

- возможностью восстановления деталей из любых металлов и сплавов;

- высокой производительностью и низкой себестоимостью;

- получением на рабочих поверхностях деталей наращиваемых слоёв практически любой толщины и химического состава (жаропрочные, кислотно-стойкие и т.д.)

Нагрев до температуры плавления материалов, приводит к возникновению вредных процессов, которые оказывают негативное влияние на качество восстанавливаемых деталей. К ним относятся металлургические процессы, структурные изменения, образование внутренних напряжений и деформаций в основном металле деталей.

В процессе сварки и наплавки из-за соединения металла с кислородом воздуха происходит его окисление, выгорание легирующих элементов (углерода, марганца, кремния и др.), насыщение наплавленного металла азотом (что является источником снижения пластичности и предела прочности) водородом, а также разбрызгивание металла.

Для защиты от этих отрицательных явлений при сварке и наплавке используют электродные обмазки, флюсы, которые при наплавлении образуют шлак, предохраняющий контакт металла с окружающей средой. С этой же целью применяют и защитные газы.

При сварке и наплавке выделяются углекислый и угарный газы, которые бурно расширяются и являются источником разбрызгивания жидкого металла.

Неравномерный нагрев детали в околошовной зоне (зоне термического влияния) приводит к структурным изменениям в основном металле детали. Механические свойства металла в этой зоне снижаются. Увеличение сварочного тока и мощности сварочной горелки приводит к расширению зоны термического влияния, а скорость сварки (при выборе рационального режима) – к уменьшению.

Из-за неравномерного нагрева, возникают внутренние напряжения деформации в деталях. Если внутренние напряжения превышают предел текучести материала детали, то возникают деформации. Они могут быть значительно снижены путем нагрева деталей перед сваркой и медленного охлаждения после сварки, а также применения специальных приемов сварки и наплавки.

Способы сварки и наплавки.

Ручная сварка и наплавка плавящимися электродами. Параметры режима – это сила тока, напряжение и скорость наплавки. Для получения минимальной глубины проплавления основного металла электрод наклоняют в сторону, обратную направлению наплавки (рис. 103).

Общие потери при наплавке покрытыми электродами с учетом потерь на угар, разбрызгивание и огарки составляют до 30%.

Длина дуги не должна превышать диаметра электрода.

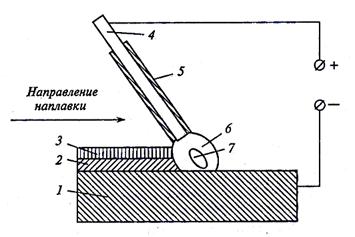

Рис. 103. Схема ручной наплавки: 1 – основной металл; 2 – наплавленный валик; 3 – шлаковая корка; 4 – электродный стержень; 5 – покрытие электродного стержня; 6 – газошлаковая защита; 7 – сварочная ванна

Ручная сварка и наплавка используются для устранения трещин, вмятин, пробоин, изломов и т.д.

Газовая сварка и наплавка. Сущность процесса – это расплавление свариваемого и присадочного металла пламенем, которое образуется при сгорании горючего газа в смеси с кислородом. В качестве горючего газа используют ацетилен, что позволяет обеспечить температуру пламени 3100-3300 ° С.

Сварку и наплавку осуществляют сварочными горелками. Мощность пламени характеризуется расходом ацетилена, зависящим от номера наконечника горелки.

Угол наклона мундштука горелки к поверхности свариваемого металла зависит от толщины соединяемых кромок изделия и от теплопроводности металла (чем толще металл и чем больше его теплопроводность, тем угол мундштука горелки должен быть больше).

Конец присадочной проволоки держат в восстановительной зоне или в свариваемой ванне.

Существуют два основных способа газовой сварки – правый и левый.

Правый – это когда процесс сварки ведется слева на право (рис. 104 а), горелка перемещается впереди присадочного прутка, а пламя направлено на формирующийся шов. В результате происходит хорошая защита сварочной ванны от воздействия атмосферного воздуха и замедленное охлаждение сварного шва. Такой способ позволяет получить швы высокого качества. Применяется при сварке металла толщиной более 5 мм.

Левый – представляет собой процесс сварки который выполняют справа налево (рис.104 б), горелка перемещается за присадочным прутком, а пламя направляется на не сваренные кромки и подогревает их, подготавливая к сварке. Пламя свободно растекается по поверхности металла, что снижает опасность его пережога. Этот способ позволяет получить внешний вид шва лучше, так как сварщик отчетливо видит шов и может сделать его равномерным по высоте и ширине, что особенно важно при сварке тонких листов.

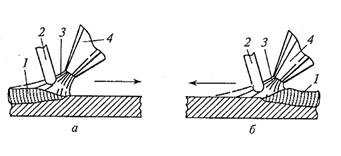

Рис. 104. Основные способы газовой сварки: 1 – формирующий шов; 2 – присадочный пруток; 3 – пламя горелки; 4 – горелка

Дуговая наплавка под флюсом. Способ широко применяется для восстановления цилиндрических и плоских поверхностей деталей. Это механизированный способ наплавки, при котором совмещены два основных движения электрода, т.е. его подача по мере оплавления к детали и перемещение вдоль сварочного шва.

Сущность способа наплавки под флюсом заключается в том, что в зону горения дуги автоматически подаются сыпучий флюс и электродная проволока. Под действием высокой температуры образуется газовый пузырь, в котором существует дуга, расплавляющая металл. Часть флюса плавится, образуя вокруг дуги эластичную оболочку из жидкого флюса, который защищает расплавленный металл от окисления, уменьшает разбрызгивание и угар. При кристаллизации расплавленного металла образуется сварочный шов. (рис.105).

Рис. 105. Схема автоматической дуговой наплавки цилиндрических деталей под флюсом: 1 – патрон; 2 – кассета; 3 – бункер; 4 – флюс; 5 – деталь

Преимущества способа:

- возможность получения покрытия заданного состава;

- экономичность в отношении расхода электроэнергии и электродного материала;

- независимость качества наплавленного металла от квалификации исполнителя;

- лучшие условия труда сварщиков ввиду отсутствия ультрафиолетового излучения;

- возможность автоматизации технологического процесса.

Недостатки способа:

- значительный нагрев детали;

- невозможность наплавки деталей диаметром менее 40 мм (из-за стекания наплавленного металла и трудности удержания флюса на поверхности детали);

- сложность применения для деталей сложной конструкции.

Наплавка в среде углекислого газа. Этот способ восстановления деталей отличается от наплавки под флюсом тем, что в качестве защитной среды используется углекислый газ.

Сущность способа наплавки в среде углекислого газа заключается в том, что электродная проволока из кассеты непрерывно подается в зону сварки. Ток к электродной проволоке подводится через мундштук и наконечник, расположенные внутри газоэлектрической горелки. При наплавке металл электрода и детали перемешиваются. В зону горения дуги под давлением 0,05-0,2 МПа по трубке подается углекислый газ, который вытесняя воздух, защищает расплавленный металл от вредного воздействия кислорода и азота воздуха. (рис. 106).

Рис. 106. Схема наплавки в среде углекислого газа: 1 – мундштук; 2 – электродная проволока; 3 – горелка; 4 – наконечник; 5 – сопло горелки; 6 – электрическая дуга; 7 – сварочная ванна; 8 – наплавленный металл; 9 – наплавляемая деталь

Достоинства способа:

- меньший нагрев деталей;

- возможность наплавки при любом пространственном положении детали;

- более высокая производительность по площади покрытия (на 20-30%);

- возможность наплавки деталей диаметром менее 40 мм;

- отсутствие трудоемкой операции по отделению шлаковой корки.

Недостатки способа:

- повышенное разбрызгивание металла (5-10%);

- необходимость применения легированной проволоки для получения наплавленного металла с требуемыми свойствами;

- открытое световое излучение дуги.

Электродуговая наплавка неплавящимся (вольфрамовым) электродом в среде аргона (аргоновая сварка). Этот способ наплавки широко используется для восстановления алюминиевых сплавов и титана. Сущность способа – электрическая дуга горит между неплавящимся электродом и деталью. В зону сварки подается защитный газ – аргон, а присадочный материал – проволока (из того же материала, что и деталь). Аргон надежно защищает расплавленный металл от окисления кислородом воздуха. Наплавленный металл получается плотным, без пор и раковин.

Преимущества способа:

- высокая производительность процесса (в 3-4 раза выше, чем при газовой сварке);

- высокая механическая прочность сварного шва;

- небольшая зона термического влияния;

- снижение потерь энергии дуги на световое излучение, т.к. аргон задерживает ультрафиолетовые лучи.

Недостатки способа:

- высокая стоимость процесса (в 3 раза выше, чем при газовой сварке).

Вибродуговая наплавка. Этот способ наплавки является разновидность дуговой наплавки металлическим электродом. Процесс наплавки осуществляется при вибрации электрода с подачей охлаждающей жидкости на наплавленную поверхность.

Вибратор создает колебания конца электрода, обеспечивая размыкание и замыкание сварочной цепи. При периодическом замыкании электродной проволоки и детали происходит перенос металла с электрода на деталь. Вибрация электрода во время наплавки обеспечивает стабильность процесса за счет частых возбуждений дуговых разрядов и способствует подаче электродной проволоки небольшими порциями, что обеспечивает лучшее формирование наплавленных валиков.

Плазменно-дуговая сварка и наплавка (плазмотрон). Плазменная струя представляет собой частично или полностью ионизированный газ. Струя обладает свойствами электропроводности и имеет высокую температуру. Она создается дуговым разрядом, размещенном в узком канале специального устройства, при обдуве электрической дуги потоком плазмообразующего газа. Температура струи достигает 10000-30000 ° С, а скорость в 2-3 раза превышает скорость звука.

В качестве плазмообразующих газов используют аргон и азот. Аргонная плазма имеет более высокую температуру – 15000-30000 ° С. Применение нейтральных газов способствует предотвращению окисления металлов.

В поток нагретого газа вводится материал для сварки и наплавки. Образующиеся расплавленные частицы материала выносятся потоком горячего газа из сопла и наносятся на поверхность изделия.

Лазерная наплавка. Этот способ наплавки представляет собой технологический метод получения покрытий с заданными физико-механическими свойствами путем нанесения наплавочного материала (порошок, фольга, проволока и др.) с последующим оплавлением его лазерным лучом. Наименьших затрат энергии требуют порошковые материалы.

Порошки на поверхность детали могут подаваться непосредственно в зону лазерного луча с помощью дозатора, после предварительной обмазки составом в виде коллоидного раствора (это смесь порошка и раствора целлюлозы).

Электроконтактная приварка ленты или проволоки. Сущность процесса – точечная приварка стальной ленты или проволоки к поверхности детали в результате воздействия мощного импульса тока. В точке сварки происходит расплавление металла ленты (проволоки) и детали.

Преимущества способа:

- высокая производительность процесса (в 2,5 раза превосходит вибродуговую наплавку);

- малое тепловое воздействие на деталь (не более 0,3 мм);

- небольшая глубина плавления;

- незначительный расход материала (в 4-5 раз превосходит вибродуговую наплавку);

- возможность получения не плавленого металла с любыми свойствами;

- благоприятные условия работы сварщика.

Недостатки способа:

- ограниченность толщины наплавленного слоя;

- сложность установки.

Особенности сварки чугунных деталей. Многие корпусные детали изготавливают из серого, высококачественного и ковкого чугуна, который является трудносвариваемым материалом. У деталей из чугуна сваркой заделывают трещины и отверстия, присоединяют отколотые части детали, наплавляют износостойкие покрытия.

Наличие в чугуне значительного содержания углерода и низкая его вязкость вызывают значительные трудности при восстановлении деталей из этого материала. Быстрое охлаждение чугуна приводит к образованию в околошовной зоне твердых закалочных структур. В этих зонах металл тверд и хрупок. Выгорание углерода и кремния в процессе сварки приводит к тому, что сварочный шов получается пористым и загрязненным шлаковыми включениями, которые появляются в результате неполного выделения газов и шлаков из-за быстрого перехода чугуна из жидкого состояния в твердое.

При восстановлении чугунных деталей применяют горячий и холодный способ сварки.

Горячая сварка чугуна – это процесс, который предусматривает нагрев детали (в печи или другими способами) до температуры 650-680 ° С. Температура детали во время сварки должна быть не ниже 500 ° С.

Такие температуры позволяют:

- освободить свариваемую деталь от внутренних напряжений;

- задержать охлаждение сварочной ванны, что способствует выравниванию состава металла;

- предупредить появление сварочных напряжений и трещин.

Для деталей с большой жесткостью (блок цилиндров и другие корпусные детали) при сварке обязателен общий нагрев.

Лучшие результаты при горячей сварке чугуна даёт ацетилено-кислородное пламя с присадочным материалом из чугуна. При сварке необходимо применять флюс.

Газовая сварка чугуна цветными сплавами без подогрева детали. Выполняют в сочетании с дуговой сваркой и широко применяют в ремонтном производстве для сварки трещин на обрабатываемых поверхностях корпусных деталей. Присадочный материал – латунь. Температура плавления латуни (880-950 ° С) ниже температуры плавления чугуна, поэтому её можно применять для сварки, не доводя чугун до плавления и не вызывая в нем особых структурных изменений и внутренних напряжений. Использование этого процесса позволяет получить сварочные швы плотные, легко поддающиеся обработке.

Холодная сварка чугуна. При этом процессе деталь не нагревают (возможен подогрев не свыше 400 ° С для снятия напряжения и предупреждения возникновения сварочных напряжений). Сварочная ванна имеет небольшой объём металла и быстро твердеет. Способ получил более широкое применение по сравнению с горячей сваркой из-за простоты выполнения. В зоне сварного шва происходит отбеливание и закалка с одновременным ростом внутренних напряжений, которые могу привести к образованию трещин.

Холодная сварка применяется для устранения трещин и заварки пробоин в тонкостенных корпусных и крупногабаритных чугунных деталях, которые требуют последующей механической обработки и эксплуатируются под нагрузкой при тепловом воздействии.

Особенности сварки деталей из алюминия и его сплавов. Особенность сварки состоит в следующем:

- очень плохая сплавляемость алюминия (температура плавления алюминия 658°С) из-за образования на его поверхности тугоплавкой окисной плёнки, температура плавления которой 2050°С. Окислы снижают механическую прочность деталей. Для их удаления применяют флюсы;

- при нагреве до 400-450°С алюминий сильно теряет свою прочность, и деталь может разрушиться даже от легкого удара;

- алюминий, как и чугун, не имеет пластического состояния и при нагреве сразу переходит из твердого состояния в жидкое.

Для уменьшения внутренних напряжений целесообразно подогревать детали перед сваркой до температуры 250-300°С и медленно охлаждать после сварки.

Для деталей из алюминия и его сплавов рекомендуются следующие способы сварки:

- неплавящимися вольфрамовыми электродами в среде аргона (аргонодуговая сварка).В качестве присадочного материала используют сплавы алюминия;

- электродами из сплава алюминия или из сплава технического алюминия на постоянном токе обратной полярности, короткой дугой (электродуговая сварка). Стержень электрода изготавливают из алюминиевой проволоки. Электрод имеет специальное покрытие (флюс);

- ацетилено-кислородным нейтральным пламенем (газовая сварка) с использованием флюса. Присадочный материал должен быть того же состава, что и основной металл. В момент расплавления основного и присадочного материалов пленку окислов разрывают с помощью стального крючка.
