Стандарт устанавливает процедуры статистического управления процессом с помощью контрольных карт (далее - КК), основанных на вычислении среднего арифметического в выборке и использующих предупреждающие границы и границы регулирования. Предполагают, что для крупных партий и для массового выпуска штучной и серийной продукции контролируемым параметром качества является случайная величина, которая должна подчиняться нормальному закону распределения. Если вычисляют и наносят на КК среднее по четырем или более изделиям, предположение о нормальности распределения необязательно.

Прежде чем применять методы статистического управления процессом, следует в течение базового периода провести статистический анализ интересующего показателя качества, чтобы установить связь между процессом и качеством продукции для выработки рекомендаций по наладке процесса.

Если статистический анализ показывает, что процесс находится в статистически неуправляемом состоянии, и возможности процесса не соответствуют установленным требованиям, то необходимо определить причины сдвигов уровня процесса и способы его настройки.

Прежде чем применять правила настоящего стандарта, необходимо в первую очередь установить следующее:

а) выборочное среднее арифметическое X распределено по нормальному закону распределения. За исключением особых нетипичных случаев, распределение выборочного среднего арифметического для четырех и более изделий в выборке (согласно центральной предельной теореме) близко к нормальному закону, даже если отдельные наблюдения не подчиняются нормальному закону;

б) индивидуальные измерения, используемые для вычисления X, должны быть проведены измерительным инструментом, деление шкалы которого не превышает s /2;

в) неизвестное значение математического ожидания m выборочных средних X характеризует текущий уровень процесса. Если уровень процесса изменяется, то изменяется и m. В этом случае уровень процесса должен быть скорректирован.

Следует обратить внимание на понятие «уровень процесса». Именно уровень процесса является объектом управления при применении КК. Поэтому сигналом к корректирующим действиям является не появление несоответствующих единиц продукции, а недопустимое изменение уровня процесса, например выход m за границы m₁ или m_-1, специально установленные для уровня процесса;

г) при двустороннем критерии целевой уровень процесса m₀ соответствует значению центра поля допуска на контролируемый параметр, установленного в нормативной документации;

д) стандартное отклонение s контролируемого параметра должно быть постоянным и приемлемым. Это предположение должно быть проверено по контрольной карте выборочных стандартных отклонений или размахов;

е) при применении одностороннего критерия (m₁ > m₀ или m_-1 < m₀) целевой уровень процесса предполагают равным m₀, а интерес представляет только нежелательное отклонение уровня процесса в том или ином направлении. Если процесс вышел из статистически управляемого состояния в соответствующем направлении, то необходима корректировка. Значения m₁ и m_-1 выбирают так, чтобы указать такие сдвиги уровня процесса (D = c m₁ - m₀ cили D =? m_-1 - m₀ c), которые недопустимы и должны быть быстро обнаружены. Эти значения определяют через недопустимое значение доли несоответствующих единиц продукции (приложение А).

Примечание - Здесь важно подчеркнуть, что для статистического управления процессом изначально должны быть заданы и допуск на контролируемый параметр, и недопустимое значение возможной доли несоответствующих единиц продукции. По правилам приложения А эти требования к качеству продукции переводят в требования к качеству процесса через установление недопустимых сдвигов уровня процесса. Выполнение требований к качеству процесса означает выполнение требований к качеству продукции. КК служит инструментом для контроля выполнения требований к качеству процесса;

ж) в случае двустороннего критерия (?₁ > m₀ и m_-1 < m₀) интерес представляют оба направления возможных отклонений уровня процесса от m₀. Если процесс вышел из статистически управляемого состояния в любом направлении, то он должен быть скорректирован.

Значение d, которое характеризует приведенное значение математического ожидания (уровня процесса) для процесса, вышедшего из статистически управляемого состояния, рассчитывают через значения m₀, d, m₁ и (или) m_-1 следующим образом:

(1)

Когда величина s постоянна, процесс может выйти из статистически управляемого состояния вследствие изменения m под влиянием неслучайных причин.

Важно подчеркнуть, что при применении КК должны быть установлены три вида требований:

- требование к качеству продукции - поле допуска контролируемого параметра и недопустимое значение возможной доли несоответствующих единиц продукции;

- требование к качеству процесса - m₀, m₁ и (или) m_-1;

- требование к выборочной характеристике X - контрольные границы (предупреждающие и границы регулирования).

Требования к качеству продукции устанавливают в технических условиях и (или) в контракте, требования к качеству процесса - в технологической документации, а контрольные границы - в инструкции для контролера или оператора (наладчика).

Описание метода

Статистическое управление процессом осуществляют с использованием контрольных карт для арифметического среднего с предупреждающими границами.

Контрольная карта - это графическое отражение состояния процесса, его уровня и изменчивости. Текущие выборочные значения наносят на КК, как показано на рисунке 1.

Рисунок 1 – Контрольная карта для арифметического среднего с предупреждающими границами

Контрольная карта для арифметического среднего с предупреждающими границами имеет целевую (центральную) линию процесса, соответствующую центру поля допуска контролируемого параметра. Эта линия соответствует значению m₀, предупреждающие границы - значениям m₀ ± В₂s / , а границы регулирования - значениям m₀ ± В₁s / , где п - объем выборки. Предполагают, что значения индивидуальных измерений контролируемого параметра, используемые для вычисления , статистически независимы.

В₁ и В₂ - коэффициенты, определяющие расположение границ регулирования и предупреждающих границ на КК.

Контрольная карта может быть нанесена на бланке, на световом табло, приведена в памяти компьютера или представлена в другой удобной форме.

КК должны находиться как можно ближе к рабочим местам; ввод данных и построение графиков должны быть осуществлены чисто и подробно.

Необходимо подготовить стандартные рабочие процедуры для определения, подготовки и использования КК как метода измерения изменчивости процесса. Данные по мере их получения должны быть своевременно нанесены на контрольную карту.

Контрольные карты для арифметического среднего с предупреждающими границами могут быть использованы для процессов как с односторонним, так и с двусторонним критериями. Однако обычно используют двусторонний критерий.

В случае, когда процесс находится в статистически управляемом состоянии и имеет двусторонний критерий, выделяют пять зон качества (рисунок 2):

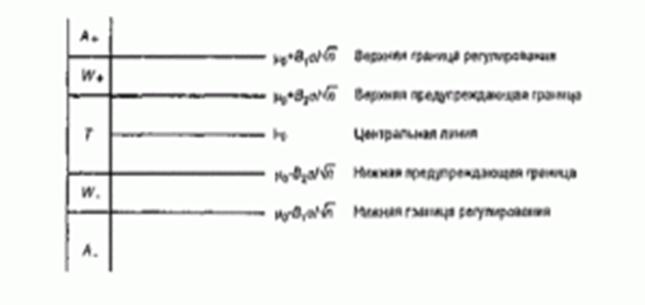

Рисунок 2 - Зоны качества для статистического управления процессом с двусторонним критерием

а) зону Т (целевую): выборочное среднее арифметическое находится между верхней и нижней предупреждающими границами;

б) зоны W₊ и W_- (предупреждающие): выборочное среднее арифметическое находится соответственно между верхней предупреждающей границей и верхней границей регулирования или между нижней предупреждающей границей и нижней границей регулирования;

в) зоны А₊ и А_- (критические): выборочное среднее арифметическое находится соответственно выше верхней или ниже нижней границ регулирования.

В случае, когда процесс находится в статистически управляемом состоянии и имеет односторонний критерий, выделяют три зоны качества (рисунки 3 и 4):

а) зону Т (целевую): выборочное среднее арифметическое находится ниже верхней или выше нижней предупреждающих границ в зависимости от конкретного случая;

б) зону W (предупреждающую): выборочное среднее арифметическое находится между предупреждающей границей и границей регулирования;

в) зону А (критическую): выборочное среднее арифметическое находится за пределами границы регулирования.

На рисунке 3 рассмотрен случай, когда нежелательный сдвиг уровня процесса связан с его возрастанием.

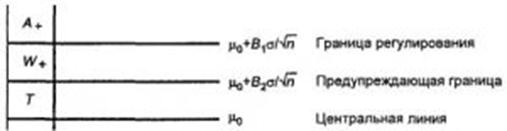

Рисунок 3 - Зоны качества для статистического управления с односторонним критерием - верхние границы

На рисунке 4 рассмотрен случай, когда нежелательный сдвиг уровня процесса связан с его убыванием.

Рисунок 4 - Зоны качества для статистического управления с односторонним критерием - нижние границы

Выборочное среднее арифметическое наносят на контрольную карту с предупреждающими границами следующим образом: для каждой выборки на КК наносят точку с указанием времени или порядкового номера в качестве абсциссы и соответствующего значения Х - в качестве ординаты (рисунок1).

Статистическое управление процессом

Если хотя бы одна точка попала в верхнюю критическую зону А₊, или в нижнюю критическую зону А_-, то это сигнал о выходе процесса из-под контроля. При получении такого сигнала должна быть определена и устранена причина выхода процесса из статистически управляемого состояния.

Если установленное количество последовательных точек попадает в одну из предупреждающих зон - верхнюю W₊ или нижнюю W_-, то это служит сигналом о выходе процесса из-под контроля и необходимости корректировки.

Выбор значений параметров для планов статистического управления процессом

При выборе плана статистического управления процессом необходимо установить следующие значения:

а) объем выборки п ⁾;

б) период отбора выборок t

Значения величин t и п устанавливают предварительно.

в) количество последовательных точек К;

г) коэффициенты В₁, и В₂ - а также правила принятия решений для корректировки процесса.

Исходными величинами для выбора плана статистического управления процессом являются m₀, s m₁, и (или) m_-1; L₀ и L₁ [средние длины серий выборок для процессов соответственно в статистически управляемом и неуправляемом состояниях.

Эффективность процедуры статистического управления процессом может быть оценена через средние длины серий выборок. (ARL).

Средняя длина серии выборок (ARL) процесса - это среднее число выборок, которые будут извлечены до получения сигнала о неуправляемом состоянии процесса, при неизменном уровне процесса. Значения ARL представлены в таблицах. ARL имеет максимальное значение, когда уровень процесса совпадает с целевым уровнем m₀; значение ARL резко уменьшается, когда уровень процесса отклоняется от целевого. Контрольная карта должна быть рассчитана таким образом, чтобы были выполнены два условия:

а) при совпадении уровня процесса с целевым уровнем m₀ средняя длина серий выборок обозначается L₀ и должна принимать большое значение. Это обеспечивает низкую вероятность возникновения ложных сигналов о выходе процесса из статистически управляемого состояния;

б) при уровне процесса со значениями m₁, или m_-1 средняя длина серий выборок обозначается L₁ и должна принимать малое значение. Это позволяет быстро обнаружить неудовлетворительное состояние процесса.

Для одностороннего критерия в таблицах 1, 2 и 3 в строкеданы значения ARL, равные L₀, и значения ARL, равные L₁,- в строках, соответствующих различным значениям , как функции от К, В₁, В₂ и . При выборе L₀ и L₁ необходимо установить несколько вариантов В₁, и В₂; из них, насколько это возможно, выбирают те, которые дают максимальное значение отношения L₀/L₁.

Для двустороннего критерия следует использовать таблицы 1-4. Для процесса в статистически управляемом состоянии значения ARL, равные L₀, определяют из таблицы 4 в строке = 0. Для процесса в статистически неуправляемом состоянии значения ARL, равные L₁, определяют по таблице 4 при < 1 и по таблицам 1-3 при 1, так как для 1 значения ARL для двустороннего критерия совпадают со значениями ARL для одностороннего критерия.

Для значений , отсутствующих в таблицах 1-4, соответствующие значения L₁ получают путем линейной интерполяции.

Объем выборки п, как показано в формуле рисунок 6, влияет на кривые ARL так же, как и параметры m₀, m₁, m_-1 и К.

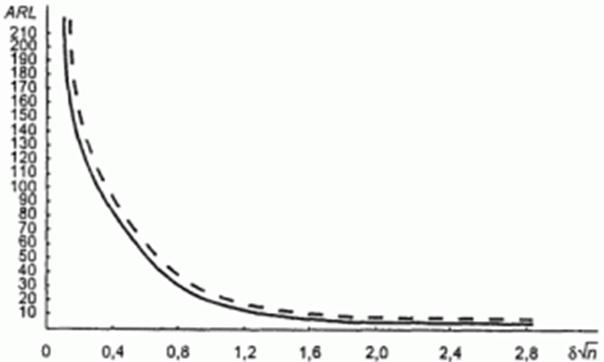

Рисунок 6- Сравнение значений ARL, полученных для процесса, находящегося в статистически неуправляемом состоянии для обычной контрольной карты Шухарта (пунктирная линия) и контрольной карты с предупреждающими границами (сплошная линия)

Причем для того же самого числа наблюдений или измерений можно разработать контрольную карту с длительным периодом взятия выборок t и малым объемом выборок п или наоборот.

В каждом практическом случае различные экспериментальные комбинации n и t должны быть тщательно проанализированы при построении КК и определении окончательных значений параметров L₀, и L₁. Контрольная карта с окончательными значениями L₀ и L₁ должна быть оценена с учетом прошедшего протекания процесса.

В большинстве случаев предварительный выборочный план (n, t) может служить в качестве базовой пробной комбинации. Другие пробные значения можно сравнить с ним путем сопоставления получающихся значений L₀ и L₁ и затрат.

Таблицы 1-4 предназначены для выбора планов статистического управления процессом.

Если значения d и n так же, как L₀ и L₁ (и ограничения для них) определены заранее, то значения параметров В₁, В₂ и К могут быть найдены по значениям из таблиц 1-4 (с интерполяцией в случае необходимости).

Если есть несколько планов статистического управления процессом, удовлетворяющих установленным требованиям, то из них необходимо выбрать план, обеспечивающий максимум отношения L₀/L₁,. Если значение отношения L₀/L₁ высокое (больше или равно 40) для нескольких планов, то рекомендуется выбрать вариант с наименьшим значением L₁.

Если объем выборки п предварительно не указан, то его возможное значение может быть найдено по таблицам 1-4. Для этого выбирают сначала те колонки в таблицах 1-4, для которых значение L₀, удовлетворяет заданным ограничениям, а затем первое число, меньшее или равное заданному значению L₁. После этого из соответствующего значения при известном d вычисляют п и округляют до ближайшего целого числа.

В этом случае получается несколько вариантов планов статистического управления процессом, и предпочтение должно быть отдано тому плану, который обеспечивает наименьший объем выборки Это особенно важно в ситуациях, когда затраты на контроль велики.

В условиях промышленного производства продукции могут происходить различные изменения, например замена операторов с разной квалификацией, смена поставляемых материалов, сужение или расширение границ регулирования по технологическим или экономическим соображениям и т. п. Все эти изменения должны быть незамедлительно отражены в планах статистического управления процессом.

В нормативных документах должно быть записано, что в течение некоторых установленных периодов времени (месяца, квартала, года и т. д.) КК и другие нормативные документы должны быть подвергнуты статистическому анализу для их обновления. Частота такого анализа должна быть определена производственной необходимостью.
