Импульсная модуляция

Квантование по времени и по уровню.

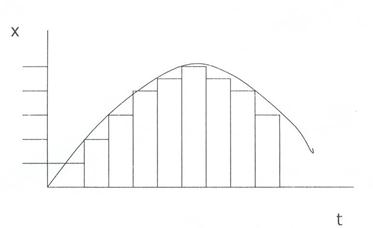

Непрерывный сигнал заменяется дискретными уровнями, ближайшими к значениям непрерывного сигнала в дискретные моменты времени, рис. 8.9.

Рис. 8.7.

x(t)





t1 t2 t3 t4 t

Рис. 8.8.

Рис. 8.9.

Модуляцией сигнала называют изменение параметров импульсов по заданному закону.

Импульс характеризуется следующими параметрами:

- амплитуда (высота) А;

- чередование (период повторения) Т;

- ширина (длительность) t = jT;

- скважность j =t /T;

- частота w = 2 p / T .

Пояснение дано на рис. 8.10.

Скважность – величина, пропорциональная ширине импульса. Частота импульсов обратно пропорциональна чередованию.

Разновидности импульсной модуляции следующие.

Амплитудно-импульсная модуляция – АИМ

Образуются узкие импульсы постоянной ширины t и разной высоты А, которые следуют один за другим с постоянным периодом T, рис. 8.11. Огибающая представляет собой входной сигнал x(t).

Широтно-импульсная модуляция – ШИМ

Образуются импульсы постоянной высоты А и постоянного периода Т, но ширина импульсов меняется в зависимости от высоты огибающей, рис. 8.12.

Частотно-импульсная модуляция – ЧИМ

Образуются импульсы постоянной высоты и ширины, но переменного периода Т, рис. 8.13.

АИМ, ШИМ, ЧИМ имеют общее название: «квантование по времени». Как говорилось выше, применяется так же квантование по уровню. На выходе такого устройства образуется ступенчатый сигнал, рис. 8.14.

В импульсных САР применяют как раздельное, так и совместное квантование.

В импульсных САР применяют как раздельное, так и совместное квантование.

Рис. 8.10.

Рис. 8.11. Модулированная последовательность импульсов (АИМ)

Рис. 8.12. Модулированная последовательность импульсов (ШИМ)

Рис. 8.13. Модулированная последовательность импульсов (ЧИМ)

Рис. 8.14.






x (t)
