При расчете переходных процессов операторным методом на практике применяется два способа составления системы операторных уравнений.
Сущность 1-го способа состоит в том, что для исходной электрической схемы составляется система дифференциальных уравнений по законам Кирхгофа. Затем каждое слагаемое в этих уравнениях непосредственно подвергается преобразованию Лапласа и таким образом система дифференциальных уравнений преобразуется в соответствующую ей систему операторных уравнений. Составление операторной схемы при этом не требуется.
По 2-му способу вначале составляется операторная схема цепи. Затем для операторной схемы по одному из методов расчета составляется система операторных уравнений, при этом преобразование Лапласа непосредственно не применяется.
Преимущество 2-го способа состоит в том, что система операторных уравнений для расчетной схемы может быть составлена по наиболее рациональному методу расчета.

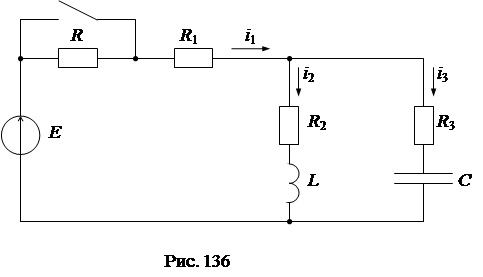

Оба способа составления операторных уравнений иллюстрируются ниже на примере электрической схемы рис. 136.
|
|
По 1-му способу составляем систему дифференциальных уравнений по законам Кирхгофа для электрической схемы:
Подвергаем преобразованию Лапласа каждое слагаемое в этих уравнениях и таким образом превращаем их в систему операторных уравнений:

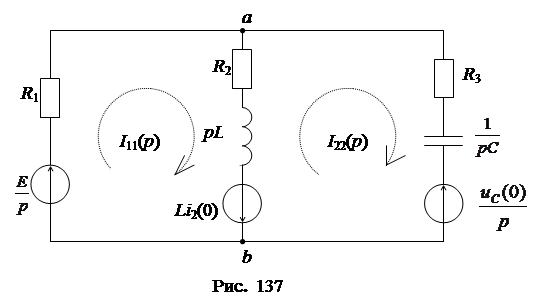

По 2-му способу составляется операторная схема замещения (рис. 137):
Для операторной схемы рис. 137 составляем систему уравнений по одному из методов расчета сложных цепей, например, по методу контурных токов:
,
или по методу двух узлов:
.
13. Переход от изображения функции F (p) к ее оригиналу f (t).
