Позиционные регуляторы


Позиционные регуляторы работают по принципу «включено-выключено». Их реализация осуществляется, например, с помощью контактных и бесконтактных релейных элементов.

Позиционные регуляторы бывают двух-, трех- и многопозиционными.

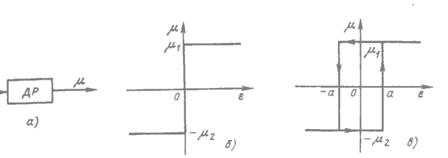

Рис.7. Структурная схема (а) и статические характеристики без зоны нечувствительности (б) и с зоной нечувствительности (в) двух позиционного регулятора; ДР — двухпозиционный регулятор

На рис. 7 приведены структурная схема и статические характеристики двухпозиционных регуляторов. Двухпозиционные регуляторы настраиваются таким образом, чтобы значения m и e отсчитывались в приращениях от условного равновесного состояния объекта регулирования, соответствующего расчетным значениям m0 и e0, принятым за начало отсчета. При этом статическая характеристика двухпозиционного регулятора без зоны нечувствительности примет вид, представленный на рис. 7б, с зоной нечувствительности–на рис. 7в.







Рис. 8. Статические характеристики трехпозиционных регуляторов без зон нечувствительности (а) и с зонами нечувствительности (б)




Аналитическая статическая характеристика двухпозиционного регулятора без зоны нечувствительности запишется в виде:

m=m1 при e>0;

m=-m2 при e<0, (2.2)

а с зоной нечувствительности–в виде

m=m1 при e ³а;

m=-m2 при e≤-а;

m=m1 при -а <e<а и de/dt<0;

m=-m2 при -а <e<а и de/dt>0. (2.3)

Из (2.2) и (2.3), а также из рис. 7, б и в следует, что двухпозиционные регуляторы постоянно оказывают на объект регулирования воздействия, отличные от их значений, необходимых для равновесного состояния системы (при e=0). В результате этого автоматическая система с двухпозиционным регулятором будет работать в автоколебательном режиме в окрестностях ее равновесного состояния.

На рис.9 дан пример структурной схемы многопозиционного регулятора и его статических характеристик без зон неодно­значности и с зонами неоднозначности.

Из структурной схемы на рис.9, а многопозиционного регулятора следует, что его можно представить как несколько двух­позиционных регуляторов с различными установками их срабатывания, соединенными последовательно.

Отклонение регулируемой величины от заданного значения ε поступает на входы всех двухпозиционных регуляторов. Основ­ной двухпозиционный регулятор ДРо сра­батывает при изменении знака ε. Например, при ε > 0 регулятор ДРо срабатывает и на его выходе появляется регулирующий сиг­нал μо. Если этого регулирующего воздей­ствия оказывается недостаточно и отклоне­ние продолжает возрастать, то при ε Δg1>0 срабатывает регулятор ДР и на выходе многопозиционного регулятора по­является дополнительное регулирующее воз­действие μ1б. Результирующее воздействие на выходе будет равно μ=μо1Б. В общем случае таких дополнительных регуляторов может быть несколько и при возрастании ε результирующее регулирующее воздействие может быть равно



где n – число двухпозиционных регуляторов ДРIБ, включившихся при возрастании ε.

Если при очередном включении i-го двухпозиционного регулятора отклонение ε начнет уменьшаться, то регуляторы поочередно в обратной последовательности начнут отключаться.

Аналогично работает многопозиционный регулятор при отклонении ε в обратную сторону, т.е. при ε<0.

Результирующее воздействие многопозиционного регулятора при этом будет равно

где m – число двухпозиционных регуляторов ДРjM, включившихся при уменьшении ε в сторону ε<0.

Статическая характеристика многопозиционного регулятора без зон нечувствительности составляющих двухпозиционных регуляторов представлена на рис.9,б, а при наличии зон неоднозначности – на рис.9,в.

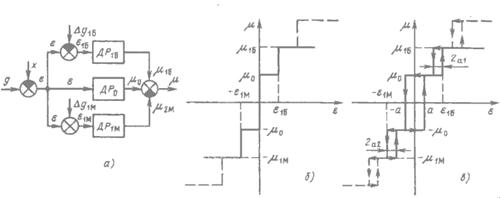

Рис. 9. Пример структурной схемы (а) и статических характеристик без зон неодно­значности (б) и с зонами неоднозначности (в) многопозиционного регулятора
