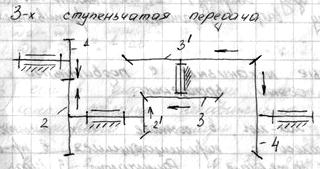

Трехступенчатая передача:
1 – 2 – циклическая передача
2’ – 3 – коническая передача
- общее передаточное
отношение.
Перемножим передаточные отношения:
Таким образом:
Если все колеса – цилиндрические, то:
“k” – число внешних зацеплений.
Частным случаем является передача с промежуточными колесами:
2 – промежуточное колесо
- число зубьев промежуточного колеса не влияет на передаточное отношение.
