Конструкция утюжильных столов

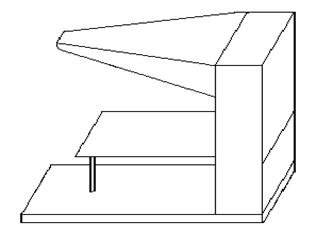

а) консольные

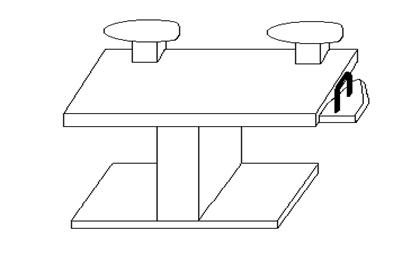

б) с одной опорой

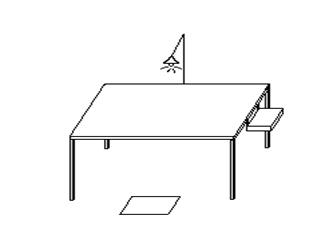

в) с четырьмя опорами

Рис.3

В паровых прессах верхняя и нижняя подушки обогреваются паром. Это требует наличия на предприятии котельной, способной подавать пар под давлением 0,6-0,7 МПа, обеспечивающий температуру гладильной поверхности 140-150 С, что недостаточно при выполнении ряда операций, в том числе с применением клея. Паровой нагрев совмещается с увлажнением материала паром. Это обеспечивает высокое качество ВТО, но предполагает более длительное прессование и сушку изделия (30-60 с). Эффективность применения паровых прессов повышается при отсосе пара, время обработки сокращается примерно в два раза.

В электропаровых прессах, таких как Сs-311, Сs-313 "Паннония" (Венгрия), верхняя подушка нагревается ТЭНами, а нижняя - паром. Это позволяет применять пар под давлением 0,5 МПа, создавая необходимую температуру (до 160-170°С) в результате обогрева электричеством. Смешанный нагрев позволяет повысить производительность, дает возможность варьирования температурного режима в зависимости от выполняемой операции и вида обрабатываемых материалов.

Электрические и электропаровые прессы используются для внутрипроцессной и окончательной ВТО изделий, паровые - в основном для окончательной обработки. На электропаровых прессах можно выполнять те же работы, что и на паровых прессах, при условии замены верхних подушек, обогреваемых ТЭНами, на верхние подушки, обогреваемые паром (они входят в комплект, предназначенный для пресса).

В современных прессах для нагрева одной или двух подушек и непосредственного нагрева и пропаривания изделий широко используется технологический пар высокого давления и вакуум-отсос для просушивания и охлаждения изделий. Прессование достигается давлением между подушками с помощью механизма прессования. Обработка паром происходит через нижнюю или верхнюю подушки, вакуумный отсос влаги производится через нижнюю подушку.

В зависимости от применяемого привода прессы делятся на электромеханические, гидравлические, пневма­тические. Прессы с пневматическим приводом (при помощи сжатого воздуха) надежны в эксплуатации, экономичны по расходу энергии, имеют сравнительно небольшую массу, но они могут использоваться только на предприятиях, имеющих мощную компрессорную установку, что нерационально на небольших предприятиях. Поэтому чаще всего в службе быта применяются прессы с гидравлическим (при помощи давления масла в цилиндре) и электромеханическим (от электро­двигателя) приводами.

Универсальные прессы, как правило оснащены набором подушек различной формы для выполнения тех или иных операций. Например, наиболее распространены универсальные прессы Сs-311, Сs-313, в которых используется до 50 наименований подушек (для разутюживания боковых швов, среднего шва спинки, для создания формы в области груди, прессования бортов, низа изделия, шлицы, прессования оката рукавов). К универсальным прессам также относятся Сs-371, ППУ, ПАПУ, ПГУ-3 и др.

Специальные прессы имеют постоянные подушки, предназначенные для выполнения определенной операции. Сложные профильные формы прессовых подушек обеспечивают выполнение операций за меньшее количество приемов по укладке и соответственно меньшее число циклов прессования по сравнению с использованием универсальных форм. Специальные прессовые подушки обеспечивают придание и фиксацию объемных форм на изделии, благодаря чему улучшается посадка одежды на фигуре человека. Примером специальных прессов могут служить ПЛПС-02 для заутюживания стойки воротника и перегиба лацкана; СПР-1, СПР-2, СПР-3, СПРГ-1, СПРГ-2 и т. д. - для сутюживания посадки по окату рукавов.

В зависимости от усилия прессования все прессы делятся на легкие - до 10 кН, средние - до 20 кН и тяжелые - более 30 кН. Для отечественного оборудования принято усилие 6,3 кН для легких прессов и 20 кН - для средних и тяжелых, В оборудовании, постав­ляемом из зарубежных стран предусматриваются другие значения усилия прессования - 12 и 36 кН. Легкие прессы используются для хлопчатобумажных тканей, в том числе подкладочных, хлопчатобумажных нетканых материалов. В классическом ассортименте их используют на операциях обработки рукавов - разутюживания локтевых и передних швов, приутюживания окатов, сутюживания посадки пройм, приутюживания низа рукавов. Также легкие прессы используют для прокладывания клеевых долевиков и кромок по шлице, низу изделия. Обычно легкие прессы - прессы специального назначения. Средние прессы обычно универсальные. Они используются для обработки классического ассортимента на операциях дублирования деталей, заутюживания и разутюживания вытачек, различных швов, приутюживания низа изделия, приутюживания бортов, лацканов, воротников и на других операциях. Тяжелые прессы - универсальные, они используются на тех же операциях, что и средние, чаще для мужских пиджаков и пальто. Часто они используются на операциях, требующих повышенных усилий прессования, таких как формование полочек и спинки мужского и женского пальто, приутюживание бортов, лацканов, воротника.

В прессах предусматривается установка различных типов систем управления: автоматизированное программное управление, частичное программное управление, ручное управление.

Автоматизированное программное управление процессом заключается в выполнении всего цикла обработки изделия на прессах в автоматическом режиме, при котором все приемы (прессование, отпаривание, отсос влаги) выполняются в заданном временном цикле. В функции оператора входят только укладка и съем изделия, а также пуск пресса. Частичное программное управление предусматривает автоматический режим только отдельных моментов цикла прессования,

В прессах базовых конструкций немаловажным фактором является вид энергоносителя, к которому они подключены (электро-, паро-, пневмо- или вакуум-сети). Возможно два вида подключения прессов: полное подключение к централизованным сетям или другим внешним источникам питания и комбинированное подключение, то есть наличие в прессах индивидуальных парогенераторов.

В последние годы в мировой практике для получения клеевых соединений термопластичными материалами получает васпространение высокочастотное (27, 12 МГц) оборудование с программным управлением. Такое оборудование дает более качественное и производительное многослойное сплавление материалов (по методу «Сэндвич»). Одновременно за один прием могут склеиваться детали верха с деталями клеевых прокладок уплотненных в пачке так, чтобы клеевое покрытие прокладок располагалось к изнаночной стороне деталей верха. При этом примененное электромагнитное поле токов высокой частоты вызывает разогрев термопластичного клея до температуры плавления одновременно и равномерно во всех слоях независимо от их числа, в то время как материалы деталей верха разогреваются незначительно (до 120 °С) в отличие от температуры 160-170 °С при использовании традиционных видов оборудования.

Технико-технологические характеристики универсального и специального прессового оборудования приводятся в табл. 14-15. В табл. 16- характеристика универсальных прессов со спецподушками. В табл.17-19 приведена краткая характеристика специального прессового и пневматического оборудования.

4.2.2. Утюги и утюжильные столы

Утюги применяются как для внутрипроцессной, так и для окончательной влажно-тепловой обработки. Основными отличительными характеристиками утюгов являются вид нагрева, наличие или отсутствие пропаривателя, масса утюга, форма его подошвы.

В зависимости от типа нагрева утюги могут быть электрические, электропаровые, паровые и пароэлектрические.

В электрических утюгах гладильная поверхность нагревается при помощи спиральных, пластинчатых и трубчатых электронагревательных элементов. Трубчатый электронагревательный элемент обеспечивает быстрый и равномерный нагрев гладильной поверхности утюга в пределах 100 - 250 С, а при наличии терморегулятора поддерживается необходимая постоянная температура, хорошая теплопередача материалу и экономия электроэнергии. Увлажнение изделий обеспечивается водой, распыленной из пульверизатора.

Электропаровые утюги помимо электронагрева­тельного элемента имеют камеру для пара. Пар в камеру подогрева подошвы утюга поступает от парогенератора по резиновому шлангу. Этот пар используется для запаривания ткани, поэтому на подошве утюга находятся отверстия для его выхода.

В паровых утюгах обогрев подошвы и увлажнение материала производятся только с помощью пара.

В пароэлектрических утюгах для увлажнения полуфабриката используется пар, получаемый в миниатюрном парообразователе утюга.

Применение электропаровых утюгов наиболее рационально, так как появляется возможность снизить трудоемкость утюжильных операций за счет того, что не требуется использовать проутюжильник или пульверизатор. Однако использование электропаровых утюгов требует подключения их к системе подачи пара или установки по выработке промышленного пара.

В зависимости от выполняемой операции и вида материала применяют утюги различной массы, мощности и площади подошвы. Так, утюги в зависимости от массы могут быть легкие, средние и тяжелые - от 1 до 8 кг. Например, утюги электропаровые УПП-3М и УПП-5М имеют массу соответственно 3 и 5 кг, а УТП-2ЭП - 2 кг. Легкие утюги применяют для влажно-тепловой обработки женского платья, мужских сорочек, мужского и женского белья из хлопчатобумажных тканей, шелка и других легких тканей. Так же их используют на операциях разутюживания швов перед прессованием в изделиях классического ассортимента. Средние утюги используются для окончательной и внутрипроцессной влажно-тепловой обработки мужских, женских и детских изделий костюмной и пальтовой групп, изделий из хлопчатобумажных и льняных тканей. Такими утюгами обрабатывают различные виды подкладочных тканей. Тяжелые утюги используются для влажно-тепловой обработки одежды из тяжелых тканей - чистошерстяного и полушерстяного драпов, сукна, грубошерстяных тканей.

Утюги новых конструкций оснащены тефлоновыми обтяжками, электронным терморегулятором. К таким утюгам относится утюг с пропаривателем массой 2 кг. - СS-392 "Паннония" (Венгрия).

При использовании утюгов рекомендуется применять комплект из пяти съемных утюжильных колодок (для разутюживания прямых швов, швов рукавов, швов обтачивания, плечевых швов и шва втачивания воротника в горловину, коротких швов), надеваемых на металлическое основание. Для обработки плечевой части пиджаков и пальто рекомендуется две колодки с несъемными основаниями,

Форма подошвы утюга зависит от вида работ. Так, для обычных утюжильных работ применяются утюги с подошвой размером 240х125 мм, а для предварительного разутюживания швов утюги с узкой подошвой размером 245´64 мм. Техническая характеристика утюгов приводится в табл.20.

Для повышения качества влажно-тепловой обработки, ее целесообразно выполнять с помощью утюжильных комплектов, состоящих из гладильного стола с двумя подушками (универсальной и овальной), электропарового и парового утюга и вентилятора для отсоса влаги.

Гладильные столы являются одним из наиболее распространенных и простых по конструкции видов оборудования, применяемого на швейных предприятиях. Они имеют базовые конструкции и отличаются друг от друга устройством (с одной опорой, консольные или с четырьмя опорами), оснащением разного вида утюгами, возмож­ностью установки дополнительных подушек, типом нагрева гладильной поверхности, наличием или отсутствием вакуум-отсоса. Рабочей поверхностью утюжильного стола является настольная доска (иногда консольная), обтянутая сукном, парусиной или покрытая холстом, оснащена светильником, подставкой для утюга с правой стороны и опрыскивателем. На полу под ногами работающего должен быть резиновый коврик.

Электропаровые утюги комплектуются в основном с утюжильными столами с паровым обогревом рабочей поверхности и вакуум-отсосом влаги. Такие столы предназначены для выполнения внутрипроцессной и окончательной влажно-тепловой обработки изделий. Паровой обогрев рабочей поверхности стола обеспечивается от индивидуального парогенератора, установленного вблизи стола или от центральной котельной, которая должна находиться вне помещений цеха, и подача пара от нее к столам осуществляется через паропровод. Пар для пропаривания изделий подается через рабочую поверхность стола или через утюг. Отсос пара осуществляется через поверхность стола или утюг. Утюжильные столы с паровым обогревом рабочей поверхности могут не иметь пропаривания через рабочую сеть стола, в этом случае пропаривания изделия производится только через подошву утюга, а отсос пара через рабочую поверхность стола.

Утюжильные столы выпускаются различных марок: СУ-В (для внутрипроцессной ВТО женских и детских платьев), СУ-ОК с электропаровым утюгом УПП-3М (для ВТО мужских пиджаков), СУ-ОП (для ВТО пальто), СУ-1Пл (для ВТО платья) и т.д.

Технические характеристики утюжильных столов представлены в табл.21-22

4.2.3. Вспомогательное оборудование

Для осуществления нормального процесса влажно-тепловой обработки необходимо применять вспомогательное оборудование: парогенераторы, производящие насыщенный технологический пар, компрессорные установки, произ­водящие сжатый воздух и вакуумные установки, осуществляющие отсос влаги из изделий. Это оборудование называется группой вспомогательного оборудования, Вспомогательному оборудованию уделяют большое внимание, так как качество влажно-тепловой обработки и производительность оборудования (прессов, паровых утюгов, утюжильных столов с паровым обогревом рабочей поверхности) в значительной степени зависят от работы вспомогательного оборудования.

Парогенераторы предназначены для обеспечения технологическим паром прессового оборудования на предприятиях, не имеющих централизованного пароснабжения от котельной установки. Они устанавливаются в непосредственной близости от оборудования и могут обеспечивать паром как группу, так и одну единицу какого-либо оборудования. В парогенераторах с автоматическим уп­равлением, выпускаемых в последнее время, обеспечено регулирование давления пара, подачи и уровня воды, отклю­чения обогрева после достижения максимального давления пара.

Вакуумные установки применяются для осуществления отсоса влаги из изделий. В отечественном и зарубежном оборудовании для заключительного этапа влажно-тепловой обработки широко используется вакуум-отсос, как наиболее эффективный способ фиксации деформации. Вакуум-отсос ускоряет удаление влаги из деформированного материала и его охлаждение, ускоряя перевод волокон ткани из высокоэластичного состояния в стеклообразное.

Использование технологического пара для увлажнения и прогревания пакета тканей и принудительного вакуум-отсоса увеличивает производительность оборудования в среднем на 50%, а на отдельных операциях - в 2-3 раза.

Компрессорная установка для производства сжатого воздуха монтируется во дворе предприятия и состоит из компрессора, электродвигателя, воздухосборника и магнитного пускателя. Подача сжатого воздуха регулируется автоматически путем перекрытия всасывания при превышении давления в воздухосборниках компрессора.

Специально для нужд швейной промышленности воздушные компрессоры не выпускаются, так как дополнительных требований к конструкциям и устройству компрессорных установок нет. В связи с этим используются обычные компрессоры.

Технические характеристики вспомогательного оборудования в табл.23.

4.2.4. Дополнительное универсальное оборудование

К дополнительному универсальному оборудованию следует отнести паровоздушный манекен, отпарочный аппарат, декатировочный аппарат.

Паровоздушный манекен применяют для снижения трудоемкости окончательной обработки верхней одежды. Готовое изделие надевают на манекен, расправляют, зажимают края специальными зажимами и включают вентилятор, который нагнетает воздух, В результате все морщины и складки на изделии расправляются. Затем пропускают нагретый пар, который пропаривает изделие и горячий воздух для досушивания изделия в расправленном виде. Надутый чехол устраняет возможность релаксации материала.

Манекен паровоздушный универсальный МВПУ Г3 "Легмаш" предназначен для обработки мужской и женской верхней одежды различных размеров и ростов, имеет гардеробную и брючную насадки. МВПУ имеет следующие технические характеристики:

Производительность при обработке пальто - 45 изделий в час.

Производительность при обработке брюк - 50 изделий в час.

Максимальная продолжительность пропаривания и просушивания - 90сек.

Расход пара 21 кг/час.

Размеры эластичного чехла - регулируется по размеру изделия.

Снятие лас с изделия - ручной щеткой через отверстие которой пропускается пар.

Для отпаривания и отглаживания поясных изделий применяют также паровоздушный манекен МБ-401. Для отпаривания и отглаживания трикотажных изделий целесообразно применять отпарочные столы фирмы "Текстима".

Применение паровоздушных манекенов возможно на предприятиях, оснащенных централизованной системой подачи пара и компрессорной установкой. Применение манекенов рекомендуется в ателье любого разряда в бригадах средней и большой мощности.

Отпарочный аппарат (ОАГ-2) предназначен для отпаривания и удаления лас с готовых швейных изделий. Рабочим органом аппарата является резиновая щетка, на поверхности которой имеются отверстия для выхода пара. Щетка соединена шлангом с котелком аппарата, в котором электро­нагревателем образуется пар. Изделие надевают на манекен и подают пар под углом к поверхности, чтобы нагревались и увлажнялись только поверхностные волокна. В следствии релаксации волокон ласы исчезают. Воздействие пара на поверхность не более 3-5 с. Отпарочный аппарат используется в ателье любых разрядов в бригадах любой мощности. Применение отпарочного аппарата в ателье высшего разряда и "Люкс" обязательно.

Декатировочный аппарат - это пропарочно-сушильный аппарат, в который можно загрузить до 5 кг. шерстяной ткани для обработки в нем паром, вырабатываемым самим аппаратом. В результате увлажнения, пропаривания и просушивания происходит усадка материала по всей площади материала и обеспечивается стабильность линейных размеров ткани перед изготовлением из нее изделий, увеличивается мягкость и плотность ткани. Декатировочный аппарат можно использовать не только для пропаривания изделий, но и удаления лас с готовых верхних изделий. Декатировочный аппарат обязательно используется в ателье высшего разряда и "Люкс" в бригадах любой мощности.

Технико-технологические характеристики отпарочного и декатировочного аппаратов приводятся в табл.27.

4.2.5. Специальные приспособления

Для повышения производительности труда, улучшения качества обрабатываемых изделий, а также для облегчения выполнения работ по ВТО применяют следующие приспособления:

ручные колодки;

опрыскиватели;

проутюжильники.

Колодки используют при работе с ручными утюгами. Их формы и размеры должны отвечать характеру выполняемых на них операций, зависеть от вида изделия и конструкции бортов в нем. В зависимости от вида работы колодки могут быть открытыми (жесткими) - для изделий из плотных материалов, и покрытыми тканью (мягкими) - для изделий из тонких тканей.

На колодках могут проводиться такие виды работ как сутюживание полочки, разутюживание швов, заутюживание вытачек, рельефов и т.д.

Для увлажнения материалов применяют опрыскиватели или пульверизаторы, которые работают от водопроводной сети или от бачка с насосом.

Проутюжильники представляют собой кусок ткани, который накладывают на изделие (деталь) при выполнении ВТО. Для предохранения ткани от лас и опаливания проутюжильник предварительно смачивают (например, опрыскивателем). В качестве проутюжильника для обработки изделий пальтово-костюмного ассортимента применяют бортовую ткань, для платьевого ассортимента - отбеленную льняную или хлопчатобумажную ткань, а для изделий из тканей, содержащих синтетические волокна, - марлю и мягкие хлопчатобумажные ткани типа байки, фланели. Детали изделий из хлопчатобумажных тканей обрабатывают без проутюжильника.

ВТО деталей и готовых изделий с лицевой стороны выполняют через проутюжильник, а с изнаночной стороны - без проутюжильника.

Характеристики спецприспособлений для ВТО приведены в табл. 26.

Таблица 14

Техническая характеристика универсального прессового оборудования

Производительность, циклов/ч.

Усилие прессования, кН

Тип нагрева

Темпера­тура

Установленная мощность. КВт/ч

Расход воздуха, м3/ч

Расход пара, кг/ч

Количество отсасыва-емого воздуха, м3/ч

Время разогрева рабочих органов, мин.

Длительность автома-тического цикла, с

Подушки

нагрева

Оборудование. Предприятие-изготовитель.

Марка (тип)

Верх­ней

Ниж­ней

Тип приво­да

по­душки, °С

верхней

нижней

Пресс гладильный с программным управ­лением.Нижегородс­кий завод "Легмаш"

ППУ-1

ДО

Элект­ричес­ кий

Паро­вой

Пневма­тичес­кий

100-200

105-110

до 10

0,82

Пресс гладильный с программным управ­лением.Нижегородс­кий завод "Легмаш"

ПГУ-1

ДО

Элект­ричес­ кий

Паро­вой

Гидрав­личес­кий

100-200

105-110

до 10

-

Пресс гладильный с кнопочно-ручным уп­равлением.Нижегородс­кий завод "Легмаш"

ППУ-2

ДО

Элект­ричес­кий

Паро­вой

Пневма­тичес­кий

100-200

105-110

до 10

0,82

Пресс гладильный с кнопочно-ручным уп­равлением.Нижегородс­кий завод "Легмаш"

ПГУ-2

ДО

Элект­ричес­кий

Паро­вой

Гидрав­личес­кий

100-200

105-110

до 10

-

Продолжение табл. 14

Пресс гладильный. Нижегородский завод "Легмаш"

ПГУ-3

Элект­ричес-­ кий

Элект­ричес-­ кий

Гидрав­личес­кий

80-200

8,25

-

-

-

Пресс гладильный с программным управ­лением. Нижегородс­кий завод "Легмаш"

ПЛПУ

До 50

6,3

Элект­ричес-­ кий

Паро­вой

Пневма­тичес­

100-200

105-110

3,5

0,3

Пресс гладильный с программным управ­лением. Нижегородс­кий завод "Легмаш"

ПЛГУ

ДО

6,3

Элект­ричес­кий

Паро­вой

Гидрав­личес­кий

100-200

105-110

3,8

-

Пресс гладильный. Ни­жегородский завод "Легмаш"

ПГТ-3

5,7

Элект­ричес-­ кий

Паро­вой

Гидрав­личес­кий

до

105-110

6,5

Пресс гладильный. Нижегородский завод "Легмаш"

ПД

Элект­ричес-­ кий

Паро­ вой

Гидрав­ личес­кий

до200

105-110

Пресс полуавтоматичес­кий с индивидуальным парогенератором и ус­тановкой для вакуум- отсоса. Нижегородский завод"Легмаш"

ПГП-1

70-100

19,6

Элект­ричес­кий

Паро­вой

Гидрав­личес­кий

80-200

-

ДО 12

Продолжение табл. 14

Пресс гладильный с программным управ­лением. Фирма"Паннония"(Венгрия)

Сs-371 КМ

ДО

Элект­ричес- кий

Паро­вой

Пневма­тичес кий

50-250

105-110

ДО 7

Пресс гладильный с программным управ­лением. Фирма" Паннония"(Венгрия)

Сs-371 КМО

ДО

Паро­вой

Паро­вой

Пневма­тичес­кий

105-110

105-110

до 7

Пресс гладильный с ин­ дивидуальным пароге­нератором и програм­мным управлением. Фирма"Паннония" (Венгрия)

Сs-313

ДО 50

Электрический

Паро­вой

Элект-ромеха-ничес-

80-250

105-110

ДО 9,5

-

Пресс гладильный с программным управ­лением. Фирма "Паннония" (Венгрия)

Сs-311 АК

ДО

Электрический

Паро­вой

Электро-механи-ческий

80-250

105-110

до 8

-

Пресс гладильный с ручным управлением. Фирма (Венгрия)"Паннония"

Сs-351

ДО

5,9

Ручной

-

Продолжение табл. 14

Пресс гладильный с ручным-ножным уп­равлением. Фирма "Паннония"(Венгрия)

Сз-351 Р2

До 50

11,8

Паро­вой

Паро­вой

Пневма­тичес­кий

105-110

-

3-4

-

Пресс гладильный с программным управ­лением. Фирма "Паннония" (Венгрия)

Сs-351 Р2М

До 50

11,8

Паро­вой

Паро­вой

Пневма­тичес­кий

105-110

-

3-4

^00

Пресс полуавтомати­ческий гладильный с индивидуальным паро­генератором, с отсосом от индивидуального вентилятора. Фирма"Паннония"(ВНР).

Сз-363

До

Элект­ричес­ кий

Паро­вой

Элект-ромеха-ничес- кий

-

до

Пресс полуавтомати­ческий гладильный с индивидуальным паро­генератором, с отсосом от индивидуального вентилятора. Фирма"Паннония"(ВНР).

С8-3630

до50

Паро­вой

Паро­вой

Элект-ромеха-нический

-

до 15

Продолжение табл. 14

Пресс.Фирма "Паннония".(ВНР)

С8-1351

ДО 50

Элект-ричес- кий

Пневма­тичес­кий

110-130

Пресс полуавтомати­ческий с вентилятором для отсоса пара. Фир­ма" Паннония" (ВНР)

С8-361

Электрический

Паро­вой

Элект-ромеха- нический

8-15

Пресс полуавтомати­ческий с вентилятором для отсоса пара. Фирма"Паннония" (ВНР)

С8-361С

Паро­ вой

Паро­ вой

Элект-ромеха- нический

8-15

Пресс легкий централи­зованный. Орловский машиностроительный завод

ПЛЦ

9,81

Элект­ричес­кий

Паро­вой

Пневма­тичес­кий

100-250

ДО 140

1,5

0,32

до 6

20-30

Пресс средний центра­лизованный с програм­мным управлением. Орловский машино­строительный завод

ПСЦ

19,6

Элект­ричес­кий

Паро­вой

Пневма­тичес­кий

100-250

ДО

6,5

0,61

до 12

20-30

Пресс средний центра­лизованный.Орловский машиностроительный завод

ПТЦ

Элект­ричес-­ кий

Паро­вой

Пневма­тичес­кий

100-250

ДО

6,8

1,5

20-30

Продолжение табл. 14

Пресс легкий полуавто­матический с вакуум-отсосом. Орловский машиностроительный завод	ПЛП-1	70-100	9,81	Элект­ричес-­ кий	Паро­вой	Пневма­тичес­кий			2,6	0,32-0,45
Пресс средний полуав­томатический с вакуум-отсосом. Орловский машиностроительный завод	ПСП-1	70-100	19,6	Элект­ричес­- кий	Паро­вой	Пневма­тический			6,6	0,61-0,85
Пресс с ручным и пе­дальным управлением. Нижегородский завод "Легмаш"	ПП- 0,5УМ		4,9	Паро­вой	Паро­вой	Пневма­тичес­кий	95-115			0,4	7,8
Пресс с ручным и пе­дальным управлением. Нижегородский завод"Легмаш"	ПП-0,5БМ		4,9	Паро­вой	Паро­вой	Пневма­тичес­кий	95-			0,4	7,8
Пресс. Нижегородский завод "Легмаш"	ПП-0,02		19,6	Паро­вой	Паро­вой	Пневма­тичес­кий				10,8
Пресс универсальный. Нижегородский завод "Легмаш"	ПП-0,25УМ		2,45	Паро­вой	Паро­вой	Пневма­тичес­кий	95-115			0,3	6,8

Таблица 15

Техническая характеристика специального прессового оборудования

Производительность, циклов/ч.

Усилие прессования, кН

Тип нагрева

Темпера­тура

Установленная мощность. КВт/ч

Расход воздуха, м3/ч

Расход пара, кг/ч

Количество отсасыва-емого воздуха, м3/ч

Время разогрева рабочих органов, мин.

Длительность автома-тического цикла, с

подушки

нагрева

Оборудование. Предприятие-изготовитель.

Марка (тип)

Верх­ней

Ниж­ней

Тип приво­да

по­душки, °С

верхней

нижней

Пресс легкий гладильный специальный для приутюживания окатов и верхней части рукавов.Нижего­родский завод "Легмаш"

ПЛГС

до 50

6,3

Элект­ричес­ кий

Паро­вой

Гидрав­лический

100-200

105-110

2,75

Пресс легкий гладильный специальный для приутю-живания окатов и верхней части рукавов.Нижего родский завод "Легмаш"

плпс

ДО 50

6,3

Элект­ричес­кий

Паро­вой

Пневма тичес-кий

100-200

105-110

2,75

0,3 -

Пресс специальный для вывертывания, выправле­ния канта и прессования клапанов карманов верх­ ней одежды. Нижегородс­кий завод"Легмаш"

ПК-2

4,9

Элект­ричес­ кий

Элект ричес- кий

Пневма тичес- кий

130-140

100-200

0,07

-

Пресс. Нижегородский завод "Легмаш"

ППУ-1БВ

Паро­вой

Пневматический

до 200

4-6

Продолжение табл.15

Прессы специальные для сутюживания посадки пройм рукавов верхней одежды изделий соответст­венно взрослого, детского школьного, дошкольного ассортиментов. Нижего­родский завод"Легмаш"	СПР-1 СПР-2 СПР-3	ДО 50	2,7	-	Элект ричес-кий	Пневма тический	-	100 -200		2,3	-	-		10-100
Прессы специальные для сутюживания посадки пройм рукавов верхней одежды изделий соответст­венно взрослого, детского школьного, дошкольного ассортиментов.Нижего­родский завод"Легмаш"	СПРГ-1 СПРГ-2 СПРГ-3	ДО 50	2,6	-	Элект ричес-кий	Гидрав­личес­кий	-	100-200	6,75		-	-		10-100
Пресс специальный для обработки шлицы и низа спинки мужского пальто. Нижегородский завод"Легмаш"	ГПКС-П ГПКС-Л		9,8	Элект­ричес­кий	Элект ричес-кий	Электро- ромеха нический	200-300	150-200	1,5	-		-
Пресс специальный для заутюживаня низа рука­вов мужского пальто. Нижегородский завод"Легмаш"	ГПКС-Р		9,8	Элект­ричес­кий	Элект ричес-кий	Электро- ромеха нический	200-300	150-200	1,5	-		-
Пресс. Фирма"Майер" (ФРГ)	АНV-1690-7		11,7			Гидрав­лический	до 200

Продолжение табл.15

Пресс специальный для клеевой обработки левой полочки мужского паль­то. Нижегородский завод"Легмаш"	КОПС		9,8	Элект­ричес­ кий	-	Пневма тичес- кий	ДО 200	-		0,25	-	-
Пресс легкий специальный с подушкой для заутюжи­вания стойки воротника и перегибов лацканов. Нижегородский завод"Легмаш"	ПЛГС-02	ДО 50	6,3			Гидрав­личес­кий	-
Пресс специальный бортоформовочный для мужского пальто	БФС		6,9	Элект­ричес­ кий	-	Пневма тичес- кий	150 -200	-		7,2	-
Пресс для обработки окат­ов рукавов.Нижегородс­ кий завод"Легмаш".	ПОРГ-0,5		4,9	Элект­ричес­ кий	-	Гидрав­лический	150-200	-
Пресс для обработки ока­тов рукавов и приутюживания плечевых швов. Нижегородский завод "Легмаш".	ПОР-3			Элект­ричес­	-	Пневма тичес-		-
Пресс полуавтоматический специальный для глажения рукавов. Фирма"Паннония" (Венгрия)	С8-361 и			Элект-ричес- кий	Паро­вой	Элект­ромеха ничес- кий					8-15

Продолжение табл. 15

Пресс полуавтоматический специальный для глажения рукавов. Фирма "Паннония "(Венгрия)

С8-363 и

Элект­ричес­ кий

Паро­вой

Элект­ромеха ничес- кий

до

Пресс специальный полу­автоматический с програм­мным управлением для дублирования плоских деталей. Фирма "Паннония"(Венгрия)

С8-371 КМН

ДО 50

Элект- ричес- кий

Паро­вой

Электро-пнева-тический

3-4

6-18

Пресс вертикальный пнев­мати ческий для обработки оката рукава верхней одежды. Нижегородский завод"Легмаш"

ПВП

Пневма тический

Пресс специальный полу­автоматический с програм­мным управлением для дублирования плоских деталей с устройством для подачи. Фирма"Паннония" (Венгрия)

Сз-371 КМН1

до 50

Элект­ричес-­ кий

Паро­вой

Электро-пневма-тический

3-4

6-

Пресс специальный полу­автоматический с програм­мным управлением для формования спинной части пиджаков. Фирма "Паннония" (Венгрия)

С8-371 КМО

ДО

Элект-ричес- кий

Паро­вой

Элект-ропнев-матичес- кий

3-4

6-

Продолжение табл.15

Пресс специальный полу­автоматический с прог­раммным управлением для обработки рукавов. Фирма "Паннония" (Венгрия)

Сз-371 кми

ДО

Элект­ричес­кий

Паро­вой

Элект-ропнев матичес кий

3-4

6-

Пресс специальный полу­автоматический с прог­раммным управлением для одновременного глажения 2-х штанин брюк. Фирма "Паннония" (Венгрия)

Сз-371 KMN

ДО 50

Элект­ричес­кий

Паро­вой

Элект-ропнев-матичес кий

3-4

6-

Пресс гладильный специ­альный с механико-пнев­матическим приводом для приутюживания пройм и окатов верхней части рука­ вов. Фирма "Протомет" (Польша)

LW-29 LW-30

Паро­вой

Паро­вой

Меха-нико-пневма- тичес- кий

130-140

105-110

-

Пресс специальный.

ВSР-800+ РS-20

Паро­вой

Пневма тичес- кий

130-140

-

Карусельный трехпози­ционный пресс автомати­зированный с программ­ным устройством для приутюживания спинки и полочек пальто. Фирма "Макпи" (Италия)

мод.216

Пневма-тичес- кий

0,3

Продолжение табл. 15

Двухпозиционный пресс для обработки окатов и пройм рукавов. Фирма" Макпи" (Италия)

мод.230

Пневма-тичес- кий

1,5

Пресс специальный для обработки стойки ворот­ника и перегибов лацканов. Фирма "Макпи" (Италия)

мод.240

Пневма- тичес- кий

Пресс для приутюживания воротников и лацканов. Фирма"Масрi" (Италия)

мод.245

Паро­вой

Паро­вой

Nlt/1

1,5 куб. м/л

Пресс для ВТО плечевых швов, пройм и рукавов покроя реглан и втачных. Фирма"Масрi" (Италия)

мод. 243.02

Паро­ вой

Паро­ вой

30 Nlt/1

1,5 куб. м/л

Пресс для ВТО плечевых швов, пройм и рукавов различного размера и покроев. Фирма"Масрi" (Италия)

мод.232

Паро­вой

Паро­вой

Nlt/1

3,2 куб. м/л

Пресс для ВТО воротника и плечевого пояса. Фирма "Макпи" (Италия)

мод.212

Паро­вой

Паро­вой

Nlt/1

1 куб. м/л

Таблица 16

Характеристика универсальных прессов, выпускающихся со спецподушками

Оборудование. Предприятие-изготовитель.	Марка (тип)	Произво дитель-ность, циклов/ч	Усилие прессо­вания, кН	Тип привода	Операция	Ассорти­мент
Пресс с плоской универ­сальной подушкой. Фирма "Паннония" (ВНР)	СS-313+12-20	до 50		Электроме-ханический	Декатирование деталей подкладки	Мужской пиджак
Пресс с плоской универ­сальной подушкой. Фирма "Паннония"(ВНР)	СS-313+12-10	до 50		Электроме-ханический	Соединение клеевой прок­ладки с нижним воротни­ком. Приутюживание бор­тов, лацканов и низа пиджака	Мужское, женское пальто, мужской пиджак
Пресс с плоской универ-сальной подушкой. Фирма "Паннония" (ВНР)	СS-313+12-10	до 50		Электроме-ханический	Приутюживание бортов и пояса	Женский плащ
Пресс с плоской универ­сальной подушкой. Фирма "Паннония" (ВНР)	СS-313 + 12-10+396В	до 50		Электроме-ханический	Разутюживание швов, Приутюживание складок.	Женское пальто
Пресс с подушкой для формования правой полочки. Фирма "Паннония" (ВНР)	СS-313+12-65	до 50		Электроме-ханический	Формование бортовой прокладки.Формование правой полочки с приутюживанием карманов	Мужской пиджак
Пресс с подушкой для формования левой полочки. Фирма "Паннония" (ВНР)	СS-313+12-66	до 50		Электроме-ханический	Формование бортовой прокладки. Формование левой полочки с приутюживанием карманов	Мужской пиджак

Продолжение табл.16

Пресс с подушкой для фор­мования правой полочки и сборки бортовой проклад­ки. Фирма "Паннония" (ВНР)	Сs-313+12-61, Сs-313+ 12-62	до 50		Электроме-ханический	Сборка и формование пра­вой и левой бортовых прокладок на прессе. Приутюживание правой полоч­ки, соединенной с борто­вой прокладкой,в т.ч. и приутюживание карманов	Мужское пальто
Пресс с универсальной по­душкой для окончатель­ного приутюживания правой полочки мужского пальто. Фирма" Паннония"	Сs-313+22-63	до 50		Электроме-ханический	Приутюживание правой полочки	Мужское пальто
Пресс с универсальной по­душкой для окончательно­го приутюживания левой полочки мужского пальто. Фирма"Паннония"(ВНР)	Сs-313+ 22-64	до 50		Электроме-ханический	Приутюживание левой полочки	Мужское пальто
Пресс.Фирма"Паннония". (ВНР)	С8-313+ 12-20+396В	до 50		Электроме -ханический	Приутюживание низа рукавов к лапанов, листочек,воротника	Мужской пиджак
Пресс с подушкой для приутюживания спинки пиджака.Фирма"Паннония"(ВНР)	С8-313+12-18	до 50		Электроме-ханический	Приутюживание спинки пиджака	Мужской пиджак

Продолжение табл. 16

Пресс с подушкой плоской универсальной и утюгом для предварительного разутюживания швов. Фирма "Паннония" (ВНР)	С8-313+ 12-10+396В	до 50		Электроме-ханический	Приутюживание шлицы, листочек, разутюживание вытачек. Соединение клее­вой прокладки с лацкана­ми. Разутюживание швов. Приутюживание подбортов, низа рукавов, ворот­ника, лацканов,бортов. Соединение нижнего воротника с клеевой прокладкой	Мужское пальто
Пресс с подушкой цилинд­рической универсальной. Фирма "Паннония" (ВНР)	С8-313+ 12-02	до 50		Электроме-ханический	Приутюживание спинки, боковых швов	Мужское пальто
Пресс. Фирма"Паннония". (ВНР)	Сз-313+12-35	до 50		Электроме-ханический	Заутюживание сгибов пе­редних и задних полови­ нок брюк	Мужские брюки
Пресс с подушкой для ра-зутюживания боковых и среднего швов спинки с утюгом для предваритель­yого разутюживания швов. Фирма "Паннония"(ВНР)	С8-313+ 12-45+396В	до 50		Электроме-ханический	Разутюживание боковых швов и среднего шва спинки	Мужской пиджак, мужское, женское пальто.

Продолжение табл. 16

Пресс с подушкой для приутюживания боковых швов пиджака. Фирма "Паннония"(ВНР)	С8-313+12-17	до 50		Электроме-ханический	Приутюживание боковых швов пиджака	Мужской пиджак
Пресс с подушкой плоской универсальной Фирма "Паннония"(ВНР)	С8-313+ 12-20	до 50		Электроме-ханический	Декатирование деталей подкладки, тесьмы для поя­са и низа брюк. Приутю­живание клапана заднего кармана,банта передних половинок брюк. Разутю живание среднего шва, швов притачивания клинь­ев к задним половинкам	Мужские брюки
Пресс с подушкой плоской универсальной и утюгом для предварительного ра-зутюживания швов.Ниже­городский завод"Легмаш".	ПГУ-1+УП-ЗГ+УП-1	ДО 75		Гидравли­ческий	Приутюживание шлицы, листочек, разутюживание вытачек. Приутюживание подбортов, низа рукавов, воротника,лацканов,бор-тов.Соединение нижнего воротника и лацканов с клеевой прокладкой	Мужское пальто
Пресс с подушкой для фор­мования правой полочки и сборки бортовой проклад­ки. Нижегородский завод "Легмаш"	ПГУ-1-06+СПП-1, ППУ-1-07+СПП-2	до 75		Гидравли­ческий	Сборка и формование правой и левой бортовых прокладок на прессе. Приутюживание правой полочки, соединенной с бортовой прокладкой,в т.ч. и приутюживание карманов	Мужское пальто

Продолжение табл. 16
Пресс с подушкой для окончательного приутюживания правой полочки мужского пальто. Нижего­родский завод "Легмаш"	ПГУ-1-04+МПП-1, ППУ-1-05+МПП-2	до 75		Гидравли­ческий	Приутюживание правой и левой полочек	Мужское пальто
Пресс с подушкой для формования полочек в области груди. Нижегородский завод"Легмаш"	ПГУ-1+ПО-ПДП-п, ПГУ-1+ПО-ПДП-л	ДО 75		Гидравли­ческий	Создание формы в области груди полочек и бортовой прокладки	Женское пальто
Пресс с подушкой для формования полочек в области груди. Нижего­родский завод "Легмаш"	ПГУ-1+ ПО-ПМП-п ПГУ-1+ПО- ПМП-л	до 75		Гидравли­ческий	Создание формы в области груди полочек и бортовой прокладки	Мужское пальто, пиджак
Пресс с подушкой для ра-зутюживания локтевых швов рукавов. Нижего­родский завод "Легмаш"	ПГУ-1+ПО- ПЛШ	до 75		Гидравли -ческий	Разутюживание локтевых швов	Мужские и женские верхние изделия
Пресс с подушкой для прессования краев. Нижегородский завод "Легмаш"	ПГУ-1+ПСБ	до 75		Гидравли­ческий	Прессование краев пальто, мелких деталей сгибов брюк	Мужское пальто, брюки

Продолжение табл. 16
Пресс с плоской универ­сальной подушкой. Ниже­городский завод"Легмаш"	ПГУ-1+ УП-ЗГ	до 75		Гидравли­ческий	Приутюживание бортов и пояса	Женское пальто
Пресс с плоской универ­сальной подушкой. Нижегородский завод"Легмаш"	ПГУ-1+ УП-ЗГ	до 75		Гидравли­ческий	Соединение клеевой прок­ладки с нижним воротни­ком. Приутюживание бор­тов, лацканов и низа пиджака.	Мужской пиджак, мужское пальто
Пресс с подушкой для ра-зутюживания боковых и среднего швов спинки с утюгом для предварительного разутюживания швов Нижегородский завод"Легмаш"	ПГУ-1-03+ РБШ+УП-1	до 75		Гидравли­ческий	Разутюживание боковых швов и среднего шва спинки	Мужской пиджак, мужское пальто
Пресс с подушкой для ра­зутюживания боковых и шаговых швов брюк и утюгом для предваритель­ного разутюживания	ПГУ-1-02+ ПБШ-Г+ УП-1	до 75		Гидравли­ческий	Разутюживание шаговых и боковых швов брюк	Мужские брюки Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:   1234567  Сейчас читают про: Модели отношения врач – пациент Столыпинская аграрная реформа Радиус и область сходимости степенного ряда Формы и системы оплаты труда Методы исследования Условия интерференционного максимума и минимума Самый сильный аргумент, почему эволюция человека не могла быть Изучайте историю, изучайте историю. В истории хранятся все тайны искусства управления государством. © Черчилль ==> читать все изречения... 8250 7983 Понравился сайт? Поделись им с друзьями:
