Определение основных динамических характеристик объекта регулирования
Этапы настройки
НАСТРОЙКИ РЕГУЛЯТОРОВ
ИНЖЕНЕРНЫЕ МЕТОДЫ
- определение динамических характеристик заданного объекта регулирования;
- выбор типового закона регулирования;
- расчет параметров настройки регулятора;
- построение и анализ переходных процессов в системе с выбранным регулятором.
Объект регулирования является основной составной частью АСР, от свойств которой зависят свойства и характеристики системы. Объект регулирования является неизменяемой частью системы, поскольку его характеристики определяются конструктивными и технологическими особенностями конкретного агрегата. Одной из основных характеристик ОР, предопределяющих свойства АСР, является реакция на приложенные возмущения.
В зависимости от того, как реагируют объекты на приложенные возмущения, различают объекты с самовыравниванием и без самовыравнивания. Самовыравнивание – это способность объекта восстанавливать равновесие, нарушенное в результате действия возмущений. ОР, обладающие самовыравниванием, относятся к устойчивым или статическим объектам. Объекты без самовыравнивания, в которых приложенное ступенчатое возмущение приводит к неограниченному изменению регулируемой величины, называются неустойчивыми или астатическими.
|
|
Для определения динамических свойств объекта регулирования анализируют кривые изменения регулируемой величины при типовых возмущающих воздействиях. Как правило, для этих целей пользуются кривыми разгона (временными характеристиками), импульсными и частотными характеристиками.
Кривой разгона объекта регулирования называется кривая изменения во времени выходной величины в переходном процессе, вызванным однократным возмущением входной величины; при этом предполагается, что возмущение является мгновенным. При единичном входном воздействии кривая разгона объекта представляет собой его переходную характеристику. Кривые разгона статических и астатических объектов регулирования приведены на рис.1.

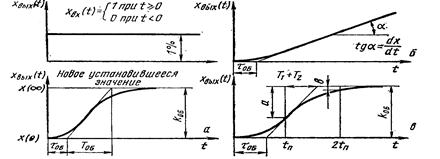

Рис.1 Кривые разгона и динамические параметры ОР:
а—статический объект первого порядка; б—астатический объект; в—статический объект второго порядка.
По кривой разгона определяют динамические характеристики объекта регулирования: запаздывание, постоянную времени и коэффициент передачи.
Для определения времени запаздывания в точке максимальной скорости изменения выходной величины проводят касательную к кривой разгона и продолжают её до пересечения с линией начального установившегося значения выходной величины (осью абсцисс). Отрезок времени от момента внесения возмущения до точки пересечения касательной с осью абсцисс определяет общее запаздывание объекта tо.
|
|
Для с т а т и ч е с к и х объектов п е р в о г о п о р я д к а передаточную функцию можно представить так:
Коэффициент передачи kо представляет собой изменение выходной величины объекта при переходе из начального в новое установившееся состояние. Постоянная времени объекта То — это условное время, в течении которого выходная величина изменилась бы от начального до нового установившегося значения, если бы это изменение происходило со скоростью, постоянной и максимальной для данного переходного процесса. Постоянная времени характеризует инерционность объекта.
Объекты регулирования могут описываться дифференциальным уравнением второго порядка. В результате чего кривая разгона представляет собой монотонную кривую, характерной точкой которой является точка перегиба, соответствующая моменту времени tп изменения знака второй производной.
Передаточная функция такого объекта такая:
Величины Т1 и Т2 связаны между собой следующим соотношением:
Причем значения Т1 + Т2, a и b можно найти непосредственно по кривой разгона (см. рис.1.(в)).
Передаточная функция а с т а т и ч е с к и х объектов может быть представлена как:
Для таких объектов пользуются условным коэффициентом передачи , определяемым по кривой разгона как установившееся значение скорости изменения выходной величины при единичном возмущении. Таким образом, коэффициент передачи астатического объекта:
,
где a—угол между осью абсцисс и кривой разгона при установившейся скорости изменения выходной величины (см. рис.1. (б)).
Так же пользуются условной постоянной времени , которую определяют как время изменения выходной величины на единицу её измерения при единичном возмущении. Очевидно, что:
