Семь инструментов контроля качества

Цель метода «Семь основных инструментов контроля качества» заключается в выявлении проблем, подлежащих первоочередному решению, на основе контроля действующего процесса, сбора, обработки и анализа полученных фактов (статистического материала) для последующего улучшения качества процесса.

Суть метода - контроль качества (сравнение запланированного показателя качества с действительным его значением) - это одна из основных функций в процессе управления качеством, а сбор, обработка и анализ фактов - важнейший этап этого процесса.

Из множества статистических методов для широкого применения выбраны только семь, которые понятны и могут легко применяться специалистами различного профиля. Они позволяют вовремя выявить и отобразить проблемы, установить основные факторы, с которых нужно начинать действовать, и распределить усилия с целью эффективного разрешения этих проблем.

Ожидаемый результат - решение до 95% всех проблем, возникающих на производстве.

Семь основных инструментов контроля качества – набор инструментов, позволяющих облегчить задачу контроля протекающих процессов и предоставить различного рода факты для анализа, корректировки и улучшения качества процессов.

1. Контрольный листок - инструмент для сбора данных и их автоматического упорядочения для облегчения дальнейшего использования собранной информации.

2. Гистограмма - инструмент, позволяющий зрительно оценить распределение статистических данных, сгруппированных по частоте попадания данных в определенный (заранее заданный) интервал.

3. Диаграмма Парето - инструмент, позволяющий объективно представить и выявить основные факторы, влияющие на исследуемую проблему, и распределить усилия для ее эффективного разрешения.

4. Метод стратификации (расслаивания данных) - инструмент, позволяющий произвести разделение данных на подгруппы по определенному признаку.

5. Диаграмма разброса (рассеивания) - инструмент, позволяющий определить вид и тесноту связи между парами соответствующих переменных.

6. Диаграмма Исикавы (причинно-следственная диаграмма) - инструмент, который позволяет выявить наиболее существенные факторы (причины), влияющие на конечный результат (следствие).

7. Контрольная карта - инструмент, позволяющий отслеживать ход протекания процесса и воздействовать на него (с помощью соответствующей обратной связи), предупреждая его отклонения от предъявленных к процессу требований.

Содержание этих методов.

Контрольные листы (или сбор данных) - специальные бланки для сбора данных. Они облегчают процесс сбора, способствуют точности сбора данных и автоматически приводят к некоторым выводам, что очень удобно для быстрого анализа. Результаты легко преобразуются в гистограмму или диаграмму Парето. Контрольные листки могут применяться как при контроле по качественным, так и при контроле по количественным признакам. Форма контрольного листа может быть разной, в зависимости от его назначения.

Для нахождения правильного пути достижения поставленной цели или решения возникшей проблемы, первое, что необходимо сделать - собрать необходимую информацию, которая послужит основой для дальнейшего анализа. Желательно, чтобы собранные данные были представлены в структурированной и удобной для обработки форме. Для этого, а также для уменьшения вероятности возникновения ошибок при сборе данных применяют контрольный листок.

Контрольный листок – форма, предназначенная для сбора данных и их автоматического упорядочивания, что позволяет облегчить дальнейшее использование собранной информации.

По своей сути контрольный листок - бумажный бланк, на котором напечатаны контролируемые параметры, в соответствии с которыми, при помощи пометок или простых символов, в листок заносятся необходимые и достаточные данные. То есть контрольный листок – средство регистрации данных.

Форма контрольного листка зависит от поставленной задачи и может быть очень разнообразной, но в любом случае в ней рекомендуется указывать:

- тему, объект исследования (обычно указывается в заголовке контрольного листка);

- период регистрации данных;

- источник данных;

- должность и фамилию работника, регистрирующего данные;

- условные обозначения, для регистрации полученных данных;

- таблицу регистрации данных.

При подготовке контрольных листков нужно следить за тем, чтобы использовались наиболее простые способы их заполнения (цифры, условные значки), число контролируемых параметров было по возможности наименьшим (но достаточным для анализа и решения проблемы), а форма листка была как можно понятнее и удобнее для заполнения даже неквалифицированным персоналом.

Рекомендуемые этапы сбора информации с помощью контрольных листков:

1. Сформулируйте цель и задачи, для которых собирается информация.

2. Выберите методы контроля качества, с помощью которых будет производиться дальнейший анализ и обработка собранных данных.

3. Определите временной период, в течение которого будут проводиться исследования.

4. Разработайте меры (создайте условия) для добросовестного и своевременного внесения данных в контрольный листок.

5. Назначьте ответственных за сбор данных.

6. Разработайте форму бланка контрольного листка.

7. Подготовьте инструкции по выполнению сбора данных.

8. Проведите инструктаж и обучение работников сбору данных и внесению их в контрольный листок.

9. Организуйте периодические проверки сбора данных.

Самым острым вопросом, возникающим при решении проблемы, является достоверность собираемой персоналом информации. Найти решение на основании искаженных данных очень затруднительно (если вообще возможно). Принятие мер (создание условий) для регистрации работниками истинных данных является необходимым условием для достижения поставленной задачи.

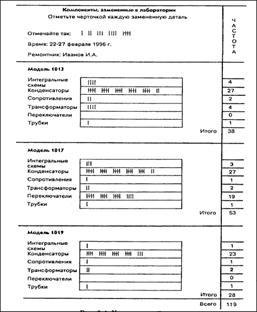

Рис. Примеры контрольного листка

Возможно использование электронных бланков

При этом к минусам электронной формы контрольного листка по сравнению с бумажной можно отнести:

- б о льшую сложность для использования;

- необходимость тратить больше времени на внесение данных.

К плюсам:

- удобство обработки и анализа данных;

- высокая скорость получения необходимой информации;

- возможность одновременного доступа к информации множества людей.

Однако большинство собираемых данных приходится дублировать в бумажном виде. Проблема в том, что это ведет к снижению производительности: время, которое экономится на проведение анализа, хранение и получение необходимой информации большей частью нивелируется за счет двойной работы по регистрации данных.

Гистограмма – инструмент, который позволяет наглядно изобразить и легко выявить структуру и характер изменения полученных данных (оценить распределение), которые трудно заметить при их табличном представлении.

Проведя анализ формы полученной гистограммы и ее местоположения относительно интервала допуска можно сделать заключение о качестве рассматриваемой продукции или состоянии изучаемого процесса. На основе заключения вырабатываются меры по устранению отклонений качества продукции или состояния процесса от нормы.

В зависимости от способа представления (сбора) исходных данных, методика построения гистограммы разбивается на 2 варианта:

I вариант Для сбора статистических данных разрабатываются контрольные листки показателей продукции или процесса. При разработке бланка контрольных листков необходимо сразу определиться с количеством и размером интервалов, в соответствии с которыми будет производиться сбор данных, на основе которых в свою очередь будет построена гистограмма. Это необходимо в связи с тем, что после заполнения контрольного листка пересчитать значения показателя для других интервалов будет практически невозможно. Максимум, что можно будет сделать – не учитывать интервалы, в которые не попало ни одно значение и объединять по 2, 3 и т.д. интервала, не боясь исказить данные. Как вы понимаете при таких ограничениях, к примеру, из 11 интервалов сделать 7 практически невозможно.

Методика построения:

1. Определите количество и ширину интервалов для контрольного листка.

Точное количество и ширину интервалов стоит выбирать исходя из удобства использования или по правилам статистики. Если для измеряемого показателя существуют допуски, то стоит ориентироваться на 6-12 интервалов внутри допуска и 2-3 интервала за пределами допуска. Если допусков нет, то оцениваем возможный разброс значений показателя и тоже делим на 6-12 интервалов. При этом ширина интервалов обязательно должна быть одинаковой.

2. Разработайте контрольные листки и с их помощью произведите сбор необходимых данных.

3. С помощью заполненных контрольных листков подсчитайте частоту попадания (т.е. сколько раз) полученных значений показателя в каждый интервал.

Обычно для этого выделяют отдельный столбец, расположенный в конце таблицы регистрации данных.

Если значение показателя точно соответствует границе интервала, то добавьте по половинке обоим интервалам на границу которых попало значение показателя.

4. Для построения гистограммы используйте только те интервалы, в которые попало хотя бы одно значение показателя.

Если между интервалами, в которые попали значения показателя, имеются пустые интервалы, то их тоже нужно построить на гистограмме.

5. Вычислите среднее значение результатов наблюдения.

На гистограмму необходимо нанести среднее арифметическое значение полученной выборки.

Стандартная формула, используемая для вычислений:

где x_i – полученные значения показателя,

N – общее количество полученных данных в выборке.

Каким образом ею воспользоваться, если нет точных значений показателя x₁, x₂ и т.д. нигде не объясняется. В нашем случае для приблизительной оценки среднего арифметического могу предложить воспользоваться собственной методикой:

а) определите среднее значение для каждого интервала по формуле:

где j – интервалы, выбранные для построения гистограммы,

x_{j max} – значение верхней границы интервала,

x_{j min} – значение нижней границы интервала.

б) определите среднее арифметическое выборки по формуле:

где n – количество выбранных интервалов для построения гистограммы,

v_j – частота попадания результатов выборки в интервал.

6. Постройте горизонтальную и вертикальную оси.

7. На горизонтальную ось нанесите границы выбранных интервалов.

Для удобства восприятия рекомендуется перед первым и после последнего интервалов оставить место размером не менее одного интервала. Также необходимо предусмотреть место для нанесения границ допуска, если он есть.

Если в дальнейшем планируется сравнивать гистограммы, описывающие похожие факторы или характеристики, то стоит при нанесении шкалы на ось абсцисс руководствоваться не интервалами, а единицами измерения данных.

8. На вертикальную ось нанесите шкалу значений в соответствии с выбранным масштабом и диапазоном.

9. Для каждого выбранного интервала постройте столбик, ширина которого равна интервалу, а высота равна частоте попадания результатов наблюдений в соответствующий интервал (частота уже подсчитана ранее).

Нанесите на график линию, соответствующую среднему арифметическому значению исследуемого показателя. При наличии поля допуска постройте линии, соответствующие границам и центру интервала допуска.

II вариант Статистические данные уже собраны (например, проставлены в журналах регистрации) или их предполагается собрать в виде точно измеренных значений. В связи с этим мы не ограничены никакими начальными условиями, поэтому можем выбирать, а также в любой момент изменять количество и ширину интервалов в соответствии с текущими потребностями.

Методика построения:

1. Полученные данные сведите в один документ в удобном для дальнейшей обработки виде (например, в виде таблицы).

2. Вычислите диапазон значений показателя (выборочный размах) по формуле:

где x_max – наибольшее полученное значение,

x_min – наименьшее полученное значении.

3. Определите количество интервалов гистограммы.

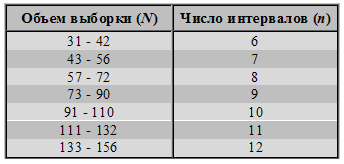

Для этого можно воспользоваться таблицей, рассчитанной на основе формулы Стерджесса:

Можно также воспользоваться таблицей, рассчитанной на основе формулы:

4. Определите ширину (размер) интервалов по формуле:

5. Округлите полученный результат в большую сторону до удобного значения.

Обратите внимание, что вся выборка должна быть разделена на интервалы одинакового размера.

6. Определите границы интервалов. Сначала определите нижнюю границу первого интервала таким образом, чтобы она была меньше x_min. К ней прибавьте ширину интервала, чтобы получить границу между первым и вторым интервалами. Далее продолжайте прибавлять ширину интервала (Н) к предыдущему значению для получения второй границы, затем третьей и т. д.

После произведенных действий следует удостовериться, что верхняя граница последнего интервала больше x_max.

7. Для выбранных интервалов подсчитайте частоты попадания значений исследуемого показателя в каждый интервал.

Если значение показателя точно соответствует границе интервала, то добавьте по половинке обоим интервалам, на границу которых попало значение показателя.

8. Вычислите среднее значение исследуемого показателя по формуле:

Следуйте порядку построения гистограммы, начиная с п.5, приведенной выше методики для I варианта.

Анализ гистограммы также разбивается на 2 варианта, в зависимости от наличия технологического допуска.

I вариант Допуски для показателя не заданы. В этом случае производим анализ формы гистограммы:

Обычная (симметричная, колоколообразная) форма. Среднее значение гистограммы соответствует середине размаха данных. Максимальная частота также приходится на середину и постепенно уменьшается к обоим концам. Форма симметричная.

Такая форма гистограммы встречается наиболее часто. Она свидетельствует о стабильности процесса.

Отрицательно скошенное распределение (положительно скошенное распределение). Среднее значение гистограммы располагается правее (левее) середины размаха данных. Частоты резко уменьшаются при движении от центра гистограммы вправо (влево) и медленно влево (вправо). Форма ассиметричная.

Такая форма образуется либо, если верхняя (нижняя) граница регулируется теоретически или по значению допуска либо, если правое (левое) значение невозможно достигнуть.

Распределение с обрывом справа (распределение с обрывом слева). Среднее значение гистограммы располагается далеко правее (левее) середины размаха данных. Частоты очень резко уменьшаются при движении от центра гистограммы вправо (влево) и медленно влево (вправо). Форма ассиметричная.

Такая форма часто встречается в ситуации 100 %-го контроля изделий по причине плохой воспроизводимости процесса.

Гребенка (мультимодальный тип). Интервалы через один или два обладают более низкими (высокими) частотами.

Такая форма образуется либо, если количество единичных наблюдений, входящих в интервал, колеблется от интервала к интервалу либо, если применяется определенное правило округления данных.

Гистограмма, не имеющая высокой центральной части (плато). Частоты в середине гистограммы примерно одинаковые (для плато все частоты примерно равны).

Такая форма встречается, если объединяется несколько распределений со средними значениями близко расположенными друг к другу. Для дальнейшего анализа рекомендуется применить метод стратификации.

Двухпиковый тип (бимодальный тип). В окрестностях середины гистограммы частота низкая, но с каждой стороны есть по пику частот.

Данная форма встречается, если объединяется два распределения со средними значениями, далеко отстоящими друг от друга. Для дальнейшего анализа рекомендуется применить метод стратификации.

Гистограмма с провалом (с «вырванным зубом»). Форма гистограммы близка к распределению обычного типа, но есть интервал с частотой ниже, чем в обоих соседних интервалах.

Данная форма встречается, если ширина интервала не кратна единице измерения, если неправильно считаны показания шкалы и др.

Распределение с изолированным пиком. Совместно с обычной формой гистограммы появляется небольшой изолированный пик.

Такая форма образуется при включении небольшого количества данных из другого распределения, например, если нарушена управляемость процесса, произошли ошибки при измерении или произошло включение данных из другого процесса.

II вариант. Для исследуемого показателя существует технологический допуск. В этом случае производится анализ, как формы гистограммы, так и ее расположение по отношению к полю допуска. Возможны варианты:

Гистограмма имеет вид обычного распределения. Среднее значение гистограммы совпадает с центром поля допуска. Ширина гистограммы меньше ширины поля допуска с запасом.

В данной ситуации процесс не нуждается в корректировке.

Гистограмма имеет вид обычного распределения. Среднее значение гистограммы совпадает с центром поля допуска. Ширина гистограммы равна ширине интервала допуска, в связи с чем возникают опасения появления некондиционных деталей как со стороны верхнего, так и со стороны нижнего полей допуска.

В этом случае необходимо либо рассмотреть возможность изменения технологического процесса с целью уменьшения ширины гистограммы (например, увеличение точности оборудования, использование более качественных материалов, изменение условий обработки изделий и т.д.) либо расширить поле допуска, т.к. требования к качеству деталей в данном случае трудновыполнимы.

Гистограмма имеет вид обычного распределения. Среднее значение гистограммы совпадает с центром поля допуска. Ширина гистограммы больше ширины интервала допуска, в связи с чем обнаруживаются некондиционные детали как со стороны верхнего, так и со стороны нижнего полей допуска.

В этом случае необходимо реализовать меры, описанные в пункте 2.

Гистограмма имеет вид обычного распределения. Ширина гистограммы меньше ширины поля допуска с запасом. Среднее значение гистограммы сдвинуто влево (вправо) относительно центра интервала допуска, в связи с чем имеются опасения, что могут находится некондиционные детали со стороны нижней (верхней) границы поля допуска.

В данной ситуации необходимо проверить, не вносят ли систематическую ошибку применяемые средства измерения. Если средства измерения исправны, следует отрегулировать процесс таким образом, чтобы центр гистограммы совпал с центром поля допуска.

Гистограмма имеет вид обычного распределения. Ширина гистограммы примерно равна ширине поля допуска. Среднее значение гистограммы сдвинуто влево (вправо) относительно центра интервала допуска, причем один или несколько интервалов выходят за границу поля допуска, что свидетельствует о наличии дефектных деталей.

В этом случае первоначально необходимо отрегулировать технологические операции таким образом, чтобы центр гистограммы совпадал с центром поля допуска. После этого нужно принять меры для уменьшения размаха гистограммы или увеличения размера интервала допуска.

Центр гистограммы смещен к верхнему (нижнему) пределу допуска, причем правая (левая) сторона гистограммы рядом с верхней (нижней) границей допуска имеет резкий обрыв.

В этом случае можно сделать вывод, что изделия со значением показателя, выходящим за пределы поля допуска, исключили из партии или умышленно распределили как годные, для включения в пределы допуска. Следовательно, необходимо выявить причину, которая привела к появлению данного явления.

Центр гистограммы смещен к верхнему (нижнему) пределу допуска, причем правая (левая) сторона гистограммы рядом с верхней (нижней) границей допуска имеет резкий обрыв. Кроме того один или несколько интервалов выходят за границы поля допуска.

Случай аналогичен 6., но интервалы гистограммы, выходящие за границы поля допуска указывают на то, что измерительное средство было неисправно. В связи с эти необходимо провести поверку средств измерения, а также провести повторный инструктаж работникам по правилам выполнения измерений.

Гистограмма имеет два пика, хотя измерение значений показателя проводилось у изделий из одной партии.

В этом случае можно сделать вывод, что изделия были получены в разных условиях (например, использовались материалы разных сортов, изменялась настройка оборудования, изделия производились на разных станках и т.д.). В связи с этим для дальнейшего анализа рекомендуется применить метод стратификации.

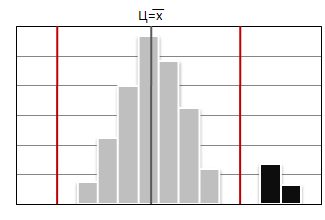

Основные характеристики гистограммы в порядке (соответствуют случаю 1.), при этом имеются дефектные изделия со значениями показателя, выходящими за пределы поля допуска, которые образуют обособленный «островок» (изолированный пик).

Данная ситуация могла возникнуть в результате небрежности, при которой дефектные детали были перемешаны с доброкачественными. В этом случае необходимо выявить причины и обстоятельства, приводящие к возникновению данной ситуации, а также принять меры к их устранению.
