Лекция № 1

ПРОЕКТИРОВАНИЕ ИНФОРМАЦИОННЫХ СИСТЕМ

Лекции по предмету информационных систем (ИС)

Информационная система (ИС) — это система, предназначенная для ведения информационной модели, чаще всего — какой-либо области человеческой деятельности. Эта система должна обеспечивать средства для протекания информационных процессов:

· хранение

· передача

· преобразование информации.

Системы, которые осуществляют хранение и обработку информации называют информационно-вычислительными системами. В информационную систему данные поступают от источника информации. Эти данные отправляются на хранение либо претерпевают в системе некоторую обработку и затем передаются потребителю.

Между потребителем и собственно информационной системой может быть установлена обратная связь. В этом случае информационная система называется замкнутой. Канал обратной связи необходим, когда нужно учесть реакцию потребителя на полученную информацию.

Информационная система состоит:

o источника информации,

o аппаратной части ИС,

o программной части ИС,

o потребителя информации.

• Ручные информационные системы характеризуются отсутствием современных технических средств переработки информации и выполнением всех операций человеком. Например, о деятельности менеджера в фирме, где отсутствуют компьютеры, можно говорить, что он работает с ручной ИС.
• Автоматизированные информационные системы (АИС) — наиболее популярный класс ИС. Предполагают участие в процессе обработки информации и человека, и технических средств, причем главная роль отводится компьютеру.
• Автоматические информационные системы выполняют все операции по переработке информации без участия человека, различные роботы. Примером автоматических информационных систем являются некоторые поисковые машины Интернет, например Google, где сбор информации о сайтах осуществляется автоматически поисковым роботом и человеческий фактор не влияет на ранжирование результатов поиска.

• Информационно-поисковые системы — программная система для хранения, поиска и выдачи интересующей пользователя информации.
• Информационно-аналитические системы — класс информационных систем, предназначенных для аналитической обработки данных.
• Информационно-решающие системы — системы, осуществляющие переработку информации по определенному алгоритму.
• управляющие
• советующие
• Ситуационные центры (информационно-аналитические комплексы)

С точки зрения программно-аппаратной реализации можно выделить ряд типовых архитектур ИС:

1. Традиционные архитектурные решения основаны на использовании выделенных файл-серверов (File-server) или серверов баз данных (Client-server).

2. Корпоративные информационные системы, базируются на технологии Internet (Intranet-приложения).

3. "Хранилища данных" (DataWarehouse) - интегрированные информационные среды, включающие разнородные информационные ресурсы.

4. Архитектура интеграции информационно-вычислительных компонентов на основе объектно-ориентированного подхода, которые используются для построения глобальных распределенных информационных приложений (Service Oriented architecture SOA).

Индустрия разработки автоматизированных информационных систем управления зародилась в 1950-х - 1960-х годах и к концу века приобрела вполне законченные формы. На первом этапе основным подходом в проектировании ИС был метод "снизу-вверх", когда система создавалась как набор приложений, наиболее важных в данный момент для поддержки деятельности предприятия. Основной целью этих проектов было не создание тиражируемых продуктов, а обслуживание текущих потребностей конкретного учреждения. Такой подход отчасти сохраняется и сегодня. В рамках "лоскутной автоматизации" достаточно хорошо обеспечивается поддержка отдельных функций, но практически полностью отсутствует стратегия развития комплексной системы автоматизации, а объединение функциональных подсистем превращается в самостоятельную и достаточно сложную проблему.

Создавая свои отделы и управления автоматизации, предприятия пытались "обустроиться" своими силами. Однако периодические изменения технологий работы и должностных инструкций, сложности, связанные с разными представлениями пользователей об одних и тех же данных, приводили к непрерывным доработкам программных продуктов для удовлетворения все новых и новых пожеланий отдельных работников. Как следствие - и работа программистов, и создаваемые ИС вызывали недовольство руководителей и пользователей системы.

Следующий этап связан с осознанием того факта, что существует потребность в достаточно стандартных программных средствах автоматизации деятельности различных учреждений и предприятий. Из всего спектра проблем разработчики выделили наиболее заметные: автоматизацию ведения бухгалтерского аналитического учета и технологических процессов. Системы начали проектироваться "сверху-вниз", т.е. в предположении, что одна программа должна удовлетворять потребности многих пользователей.

Сама идея использования универсальной программы накладывает существенные ограничения на возможности разработчиков по формированию структуры базы данных, экранных форм, по выбору алгоритмов расчета. Заложенные "сверху" жесткие рамки не дают возможности гибко адаптировать систему к специфике деятельности конкретного предприятия: учесть необходимую глубину аналитического и производственно-технологического учета, включить необходимые процедуры обработки данных, обеспечить интерфейс каждого рабочего места с учетом функций и технологии работы конкретного пользователя. Решение этих задач требует серьезных доработок системы. Таким образом, материальные и временные затраты на внедрение системы и ее доводку под требования заказчика обычно значительно превышают запланированные показатели.

Согласно статистическим данным, собранным Standish Group (США), из 8380 проектов, обследованных в США в 1994 году, неудачными оказались более 30% проектов, общая стоимость которых превышала 80 миллиардов долларов. При этом оказались выполненными в срок лишь 16% от общего числа проектов, а перерасход средств составил 189% от запланированного бюджета.

В то же время, заказчики ИС стали выдвигать все больше требований, направленных на обеспечение возможности комплексного использования корпоративных данных в управлении и планировании своей деятельности.

Таким образом, возникла насущная необходимость формирования новой методологии построения информационных систем.

Методология проектирования информационных систем описывает процесс создания и сопровождения систем в виде жизненного цикла (ЖЦ) ИС, представляя его как некоторую последовательность стадий и выполняемых на них процессов. Для каждого этапа определяются состав и последовательность выполняемых работ, получаемые результаты, методы и средства, необходимые для выполнения работ, роли и ответственность участников и т.д. Такое формальное описание ЖЦ ИС позволяет спланировать и организовать процесс коллективной разработки и обеспечить управление этим процессом.

Цель создания методологии построения информационных систем заключается в регламентации процесса проектирования ИС и обеспечении управления этим процессом с тем, чтобы гарантировать выполнение требований, как к самой ИС, так и к характеристикам процесса разработки.

Основными задачами, решению которых должна способствовать методология проектирования ИС, являются следующие:

• обеспечивать создание корпоративных ИС, отвечающих целям и задачам организации, а также предъявляемым требованиям по автоматизации деловых процессов заказчика;
• гарантировать создание системы с заданным качеством в заданные сроки и в рамках установленного бюджета проекта;
• поддерживать удобную дисциплину сопровождения, модификации и наращивания системы;
• обеспечивать преемственность разработки, т.е. использование в разрабатываемой ИС существующей информационной инфраструктуры организации (задела в области информационных технологий).

Внедрение методологии должно приводить к снижению сложности процесса создания ИС за счет полного и точного описания этого процесса, а также применения современных методов и технологий создания ИС на всем жизненном цикле ИС - от замысла до реализации.

Жизненный цикл ИС можно представить как ряд событий, происходящих с системой в процессе ее создания и использования. Модель жизненного цикла отражает различные состояния системы, начиная с момента возникновения необходимости в данной ИС и заканчивая моментом ее полного выхода из употребления.

В настоящее время известны и используются следующие модели жизненного цикла:

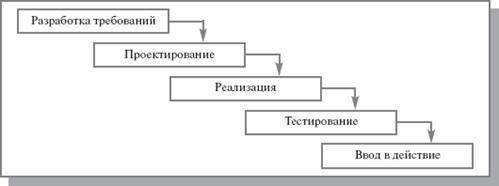

• Каскадная модель предусматривает последовательное выполнение всех этапов проекта в строго фиксированном порядке. Переход на следующий этап означает полное завершение работ на предыдущем этапе.

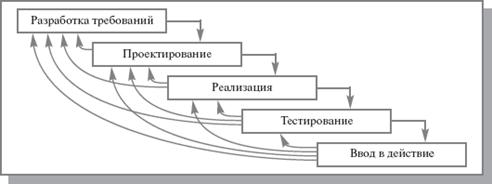

• Поэтапная модель с промежуточным контролем предусматривает разработку ИС итерациями с циклами обратной связи между этапами. Межэтапные корректировки позволяют учитывать реально существующее взаимовлияние результатов разработки на различных этапах; время жизни каждого из этапов растягивается на весь период разработки.

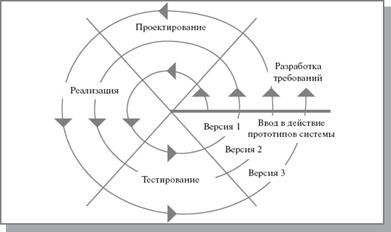

• Спиральная модель На каждом витке спирали выполняется создание очередной версии продукта, уточняются требования проекта, определяется его качество и планируются работы следующего витка.

На практике наибольшее распространение получили две основные модели жизненного цикла:

• каскадная модель (характерна для периода 1970-1985 гг.);
• спиральная модель (характерна для периода после 1986.г.).

В ранних проектах достаточно простых ИС каждое приложение представляло собой единый, функционально и информационно независимый блок. Для разработки такого типа приложений эффективным оказался каскадный способ. Каждый этап завершался после полного выполнения и документального оформления всех предусмотренных работ.

Можно выделить следующие положительные стороны применения каскадного подхода:

• на каждом этапе формируется законченный набор проектной документации, отвечающий критериям полноты и согласованности;
• выполняемые в логической последовательности этапы работ позволяют планировать сроки завершения всех работ и соответствующие затраты.

Каскадный подход хорошо зарекомендовал себя при построении относительно простых ИС, когда в самом начале разработки можно достаточно точно и полно сформулировать все требования к системе. Основным недостатком этого подхода является то, что реальный процесс создания системы никогда полностью не укладывается в такую жесткую схему, постоянно возникает потребность в возврате к предыдущим этапам и уточнении или пересмотре ранее принятых решений. В результате реальный процесс создания ИС оказывается соответствующим поэтапной модели с промежуточным контролем.

Однако и эта схема не позволяет оперативно учитывать возникающие изменения и уточнения требований к системе. Согласование результатов разработки с пользователями производится только в точках, планируемых после завершения каждого этапа работ, а общие требования к ИС зафиксированы в виде технического задания на все время ее создания. Таким образом, пользователи зачастую получают систему, не удовлетворяющую их реальным потребностям.

Спиральная модель ЖЦ была предложена для преодоления перечисленных проблем. На этапах анализа и проектирования реализуемость технических решений и степень удовлетворения потребностей заказчика проверяется путем создания прототипов. Каждый виток спирали соответствует созданию работоспособного фрагмента или версии системы. Это позволяет уточнить требования, цели и характеристики проекта, определить качество разработки, спланировать работы следующего витка спирали. Таким образом углубляются и последовательно конкретизируются детали проекта и в результате выбирается обоснованный вариант, который удовлетворяет действительным требованиям заказчика и доводится до реализации.

Итеративная разработка отражает объективно существующий спиральный цикл создания сложных систем. Она позволяет переходить на следующий этап, не дожидаясь полного завершения работы на текущем и решить главную задачу - как можно быстрее показать пользователям системы работоспособный продукт, тем самым, активизируя процесс уточнения и дополнения требований.

Методология проектирования ИС охватывает три основные области:

• проектирование объектов данных, которые будут реализованы в базе данных;
• проектирование программ, экранных форм, отчетов, которые будут обеспечивать выполнение запросов к данным;
• учет конкретной среды или технологии, а именно: топологии сети, конфигурации аппаратных средств, используемой архитектуры (файл-сервер или клиент-сервер), параллельной обработки, распределенной обработки данных и т.п.

Проектирование информационных систем всегда начинается с определения цели проекта.

Цель проекта можно определить как решение ряда взаимосвязанных задач, включающих в себя следующие пункты:

• реализация требуемой функциональности системы и уровня ее адаптивности к изменяющимся условиям функционирования;
• реализация требуемой пропускной способности системы;
• реализация требуемого времени реакции системы на запрос;
• реализация безотказной работы системы;
• реализация необходимого уровня безопасности;
• реализация простоты эксплуатации и поддержки системы.

Согласно современной методологии проектирования процесс создания ИС делится на следующие этапы (стадии):

1. Формирование требований к системе: Задача формирования требований к ИС является одной из наиболее ответственных, трудно формализуемых и наиболее дорогих и тяжелых для исправления в случае ошибки. На єтой стадии осуществляется моделирование бизнес-процессов, протекающих в организации и реализующих ее цели и задачи. Для этого необходимо определить требования заказчиков к ИС и отобразить их на языке моделей в требования к разработке проекта ИС так, чтобы обеспечить соответствие целям и задачам организации. На выходе этапа получаем модель организации, описанную в терминах бизнес-процессов и бизнес-функций.

2. Проектирование: На этапе проектирования формируются модели данных. Проектировщики в качестве исходной информации получают результаты анализа требований к ИС. Построение логической и физической моделей данных является основной частью проектирования базы данных. Полученная в процессе анализа информационная модель сначала преобразуется в логическую, а затем в физическую модель данных. Параллельно с проектированием схемы базы данных выполняется проектирование процессов, чтобы получить спецификации (описания) всех модулей ИС. При проектировании модулей определяют интерфейсы программ: разметку меню, вид окон, горячие клавиши и связанные с ними вызовы.

Конечными продуктами этапа проектирования являются:

· схема базы данных (на основании ER-модели, разработанной на этапе анализа);

· набор спецификаций модулей системы (они строятся на базе моделей функций).

· технический проект ИС (техническое задание), эскизный проект, рабочая документация.

3. Реализация: На этапе реализации осуществляется создание программного обеспечения системы, установка технических средств, разработка эксплуатационной документации.

4. Тестирование: обычно оказывается распределенным во времени. После завершения разработки отдельного модуля системы выполняют автономный тест, который преследует две основные цели:

• обнаружение отказов модуля (жестких сбоев);
• соответствие модуля спецификации (наличие всех необходимых функций, отсутствие лишних функций).

После того как автономный тест успешно пройдет, модуль включается в состав разработанной части системы и группа сгенерированных модулей проходит тесты связей, которые должны отследить их взаимное влияние.

Далее группа модулей тестируется на надежность работы, то есть проходят, во-первых, тесты имитации отказов системы, а во-вторых, тесты наработки на отказ. Первая группа тестов показывает, насколько хорошо система восстанавливается после сбоев программного обеспечения, отказов аппаратного обеспечения. Вторая группа тестов определяет степень устойчивости системы при штатной работе и позволяет оценить время безотказной работы системы. В комплект тестов устойчивости должны входить тесты, имитирующие пиковую нагрузку на систему.

Затем весь комплект модулей проходит системный тест - тест внутренней приемки продукта, показывающий уровень его качества. Сюда входят тесты функциональности и тесты надежности системы.

Последний тест информационной системы - приемо-сдаточные испытания. Такой тест предусматривает показ информационной системы заказчику и должен содержать группу тестов, моделирующих реальные бизнес-процессы, чтобы показать соответствие реализации требованиям заказчика.
