Понятие о методах проецирования

Введение. Цель и задачи курса

Методы ПРОЕЦИРОВАНИЯ. КОМПЛЕКСНЫЙ ЧЕРТЕЖ

Перечень рекомендованной литературы

Основные законодательные и нормативные документы

1. «Об электроэнергетике» от 26.03.2003 г. №35-ФЗ

2. ПУЭ. Правила устройства электроустановок. Изд.7-е, действует с 01.01.2001 г.

3. ПРАВИЛА технической эксплуатации электроустановок потребителей. Приказ Минэнерго России от 13 января 2003 года N 6.

4. СНиП 3.05.06-85 «Электротехнические устройства».

5. Ведомственные (отраслевые) нормативные документы, нормы и др.

6. Межотраслевые правила по охране труда при эксплуатации электроустановок.

Дата введения 2001-07-01.

7. Правила техники безопасности при эксплуатации электроустановок потребителей. Вводятся в действие с 1 ноября 2004 г.

8. «О промышленной безопасности опасных производственных объектов». От 21.07.1999 г. №116-ФЗ (с изм. до 25.06.2012 г.).

9. «Об основах охраны труда в РФ». От 17.07.1999 г. №181-ФЗ.

10. Трудовой кодекс РФ.

Основная техническая документация

1. Генеральный план объекта с нанесенными зданиями, сооружениями и подземными электротехническими коммуникациями;

1. Утвержденная проектная документация (чертежи, схемы, пояснительные записки и др.) со всеми последующими изменениями;

1. Акты приемки скрытых работ, испытаний и наладки электрооборудования, приемки электроустановок в эксплуатацию;

1. Исполнительные рабочие схемы первичных и вторичных электрических соединений;

1. Технические паспорта основного электрооборудования, зданий и сооружений энергообъектов, сертификаты на оборудование и материалы, подлежащие обязательной сертификации;

1. Производственные инструкции по эксплуатации электроустановок;

1. Должностные инструкции по каждому рабочему месту;

1. Инструкции по охране труда на рабочих местах;

1. Инструкции по пожарной безопасности;

1. Инструкции по охране труда для работников, обслуживающих электрооборудование электроустановок.

В ПТЭЭП гл. 1.8 дан полный перечень технической документации.

1. Перечисленные в лекции основные законодательные и нормативные документы.
2. Ю.Д.Сибикин, М.Ю.Сибикин «Техническое обслуживание, ремонт электро-оборудования и сетей промышленных предприятий» М.: ИРПО; изд. центр «Академия», 2000 (2004) г.
3. С.Н.Павлович, Б.И.Фираго «Ремонт и обслуживание электрооборудования» Ростов- н/Д: «Феникс», 2002 г.
4. Л.В.Коросташевский «Монтаж, эксплуатация и ремонт электрооборудования гражданских зданий и коммунальных предприятий», учебник для техникумов, изд. «Высшая школа», 1987 г.
5. «Электротехника», под редакцией А.Я.Шихина.
6. И.Н.Барсов «Теоретические основы электротехники», часть 1,2.
7. Литература, рекомендованная в последующих лекциях.

В математическом энциклопедическом словаре дается следующее определение: «Начертательная геометрия – раздел геометрии, в котором пространственные фигуры, а также методы решения и исследования пространственных задач изучаются с помощью их изображений на плоскости».

Методы начертательной геометрии являются теоретической базой для решения задач технического черчения. В технике чертежи являются основным средством выражения человеческих идей. Они должны не только определять форму и размеры предметов, но и быть достаточно простыми и точными в графическом исполнении, помогать всесторонне исследовать предметы и их отдельные детали. Для того чтобы правильно выразить свои мысли с помощью рисунка, эскиза, чертежа требуется знание теоретических основ построения изображений геометрических объектов, их многообразие и отношения между ними, что и составляет предмет начертательной геометрии.

Изображение фигуры на плоскости как графический способ представления информации о ней имеет преимущества в сравнении с другими способами:

– общение становится более доступным, потому что образы, создаваемые на основе визуального (зрительного) восприятия, обладают большей, чем слова, ассоциативной силой;

– изображения являются интернациональным языком общения, тогда как, например, вербальное общение требует для понимания, как минимум знания языка собеседника.

Таким образом теоретические основы визуализации информации о геометрических объектах, многообразие геометрических объектов пространства, отношения между ними и их графического отображения на плоскости составляют предмет начертательной геометрии.

Задача этой науки – создание оптимальных геометрических форм объектов машиностроения, архитектуры и строительства, разработка теории графического отображения объектов и процессов.

Начертательная геометрия со времен ее основоположника Г. Монжа (1746-1818) завоевала свое достойное место в высшей школе как наука. Важнейшее прикладное значение начертательной геометрии как учебной дисциплины состоит в том, что она учит владеть графическим языком, выполнять и читать чертежи и другие изображения геометрических объектов, без чего немыслимо формирование инженера. Она обеспечивает преемственность между школьными курсами геометрии и черчения и графическими дисциплинами вуза.

Изучение начертательной геометрии способствует развитию пространственного воображения и навыков правильного логического мышления. Совершенствуя нашу способность - по плоскому изображению мысленно создавать представления о форме предмета и наоборот создание изображений мысленно созданных образов – визуализация мысли.

Однако не всякое изображение отображает геометрические свойства оригинала и не может быть принято для всестороннего его исследования. Принципиальное отличие методов изображения, изучаемых в курсе начертательной геометрии, от некоторых современных технических средств отображения (фотография, голография и др.), заключается в возможности с большой наглядностью и метрической достоверностью отобразить не только существующие предметы, но и возникающие в нашем представлении образы проектируемого объекта.

Изображение, которое позволяет определять взаимосвязь (взаимопринадлежность) элементов объекта, называют полным.

Изображения, по которым можно определить размеры объекта, называется метрически определенными.

Из плоскостных изображений объекта наиболее широкое применение в практике получили рисунки и чертежи. Рисунком называют изображение предмета от руки и на глаз с кажущимися относительными размерами и положениями отдельных его элементов. Чертежом называют изображение предмета, построенное по особым правилам с помощью чертежных инструментов в точной зависимости от размеров и положения в пространстве соответствующих линий предмета.

В технике чертежи являются основным средством выражения человеческих идей. Они должны не только определять форму и размеры предметов, но и быть достаточно простыми и точными в графическом исполнении, помогать всесторонне, исследовать предметы и их отдельные детали.

Эти требования к чертежам и привели к созданию теории изображений, составляющей основу начертательной геометрии. Правила построения изображений основаны на методе проекций. Поэтому проекционный метод построения изображений является основным методом начертательной геометрии

Итак, в курсе начертательной геометрии изучаются:

1) методы отображения пространственных объектов на плоскости;

2) способы графического и аналитического решения различных геометрических задач;

3) приемы увеличения наглядности и визуальной достоверности изображений проецируемого объекта;

4) способы преобразования и исследования геометрических свойств изображенного объекта;

5) основы моделирования геометрических объектов.

Одно из основных геометрических понятий - отображение множеств. В начертательной геометрии каждой точке трехмерного пространства ставится в соответствие определенная точка двумерного пространства – плоскости. Геометрическими элементами отображения служат точки, линии, поверхности пространства. Геометрический объект, рассматриваемый как точечное множество отображается на плоскость по закону проецирования. Результатом такого отображения является изображение объекта.

В основу любого изображение положена операция проецирования, которая заключается в следующем. В пространстве выбирают произвольную точку S (рис.1) в качестве центра проецирования и плоскость П _i, не проходящая через точку S, в качестве плоскости проекций (картинной плоскости). Чтобы спроецировать точку А на плоскость П _i, через центр проецирования S проводят луч SА до его пересечения с плоскостью П _i в точке А _i. Точку А _i принято называть центральной проекцией точки А, а луч SА - проецирующим лучом.

Описанные построения выражают суть операции, называемой центральным проецированием точек пространства на плоскость.

В евклидовом пространстве существуют точки, которые не имеют центральных проекций, и наоборот в плоскости П _i есть точки, которые в пространстве не имеют оригиналов (точки D и F).

Точка F прямой m принадлежит плоскости, Ω, проходящей через центр проецирования S и расположенной параллельно плоскости проекций, таким образом проецирующий луч SF параллелен плоскости проекций, а точка F, как и все точки лежащие в плоскости Ω не имеют центральных проекций на П _i.

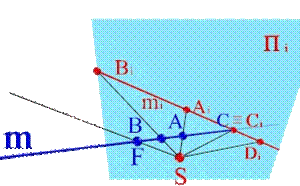

Рисунок 1. Центральное проецирование

Точка D_i проекции прямой m_i не имеет оригинала на прямой m, так как проецирующий луч SD_i параллелен прямой.

Для исключения подобных случаев евклидово пространство расширяют введением несобственных (бесконечно удаленных) точек. Такое пространство называется расширенным евклидовым пространством.

Проецирующие лучи, проведенные через все точки кривой n, образуют проецирующую коническую поверхность N (рис.2). Проекция криволинейной фигуры, таким образом, представляет собой линию пересечения проецирующей поверхности N и плоскости проекций П _i.

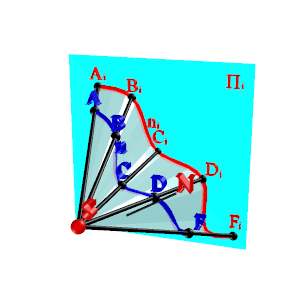

Рисунок 2. Центральное проецирование линии

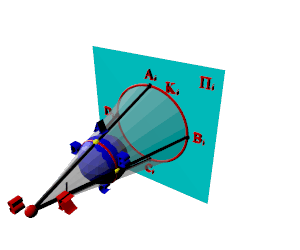

Рисунок 3. Центральное проецирование поверхности

Коническую поверхность К образуют лучи и при проецировании трехмерной фигуры (рис. 3). Линию K _i принято называть в этом случая очерковой или очерком данной фигуры.

Центральное проецирование есть наиболее общий случай проецирования геометрических объектов на плоскости.

По принципу центрального проецирования работают фотоаппараты и кинокамеры. Упрощенная схема работы человеческого глаза близка к этому виду проецирования: роль центра проецирования выполняет оптический центр хрусталика, роль проецирующих прямых – лучи света; плоскостью проекций служит сетчатка глаза. Поэтому изображения, построенные по принципу центрального проецирования, наиболее наглядны и их широко используют в своей работе художники, архитекторы, дизайнеры и многие другие специалисты.

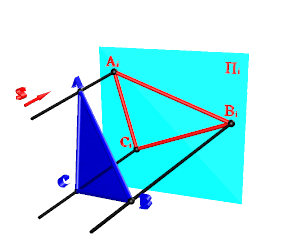

	Рисунок 4. Параллельное проецирование	Частный случай центрального проецирования – параллельное проецирование, когда центр проецирования удален в бесконечность, при этом проецирующие лучи можно рассматривать как параллельные проецирующие прямые. Положение проецирующих прямых относительно плоскости проекций определяется направлением проецирования S (рис.4). В этом случае полученное изображение называют параллельной проекцией объекта.

В свою очередь параллельные проекции подразделяются на прямоугольные, когда проецирующие лучи перпендикулярны плоскости проекций, и косоугольные, когда направление проецирования образует с плоскостью проекций угол не равный 90⁰.Прямоугольное (ортогональное) проецирование является частным случаем параллельного.

Проекция объекта, полученная с использование этого метода, называется ортогональной.

К проекционным изображениям в начертательной геометрии предъявляются следующие основные требования:

1. Обратимость – восстановление оригинала по его проекционным изображениям (чертежу) – возможность определять форму и размеры объекта, его положение и связь с окружающей средой.

2. Наглядность – чертеж должен создавать пространственное представление о форме предмета.

3. Точность – графические операции, выполненные на чертеже, должны давать достаточно точные результаты.

4. Простота – изображение должно быть простым по построению и допускать однозначное описание объекта в виде последовательности графических операций.
