Основные понятия классификации экономической информации

В условиях рыночной экономики возрастает роль информа­ция как одного из наиболее важных ресурсов предприятия, необ­ходимого для принятия эффективных и своевременных управлен­ческих решений. Одним из наиболее существенных компонентов этого ресурса является экономическая информация, основные особенности которой следующие:

· большие объемы ежегодно создаваемой, обрабатываемой и хранимой информации (до нескольких сотен млн. символов в год для среднего предприятия);

· большая часть этой информации имеет символьное представ­ление, слабо приспособленное для логической и арифмети­ческой обработки;

· высокий уровень стоимостных и трудовых затрат на поиск и ее обработку.

Для того чтобы приспособить экономическую информацию для эффективного поиска, обработки на ЭВМ и передачи по каналам связи, ее необходимо представить в цифровом виде. С этой целью ее нужно сначала упорядочить (классифицировать), а затем фор­мализовать (закодировать) с использованием классификатора.

Классификатор - это документ, с помощью которого осуществля­ется формализованное описание экономической информации в ЭИС, содержащей наименования объектов, наименования класси­фикационных группировок и их кодовые обозначения.

Экономическая информация существует в двух формах: в фор­ме экономических показателей и документов.

Экономический показатель является составной единицей ин­формации, отражающей количественную характеристику неко­торого процесса предметной области – реквизит-снование вмес­те с однозначно определяющими его качество реквизитами-признаками. Структура показателя представлена на рис. 4.1.

Рис. 3.1. Схема структуры экономического показателя

Реквизиты-основания подразделяются по типу алгоритмов их получения на количественные, стоимостные, проценты, удельные веса и др. Множество реквизитов-признаков по степени формали­зации делится на два подмножества:

· справочные реквизиты-признаки, - как правило, наименования предназначены для понимания показателя пользователем-эко­номистом;,

· группировочные реквизиты-признаки -это закодированные ана­логи справочных признаков, предназначенные для логичес­кой обработки информации на ЭВМ.

Основными объектами классификации и кодирования являются справочные реквизиты-признаки, описывающие процессы, место, время выполнения процессов, субъекты и объекты действия, отра­жаемые в показателе. Например, к числу наименований элементов

можно отнести наименования материальных, трудовых, денежных, энергетических ресурсов, основных средств, готовой продукции и услуг. К числу наименований процессов относятся наименования функций управления, деловых процессов, операций поступления сырья и материалов, отпуска их в производство, производства и выпуска готовой продукции или оказания услуг, процессов выпол­нения заказов, обслуживания клиентов, хранения, реализации го­товой продукции, расчетов с поставщиками и покупателями, по­лучения оплаты за реализованную продукцию и т.д.

К объектам классификации и кодирования относятся также наименования показателей и документов. Помимо этого к объек­там классификации и кодирования относят также наименования компонентов проекта ЭИС, в том числе файлов, задач, подсис­тем, программных модулей и др.

Целью, разработки классификаторов является установление соответствия между значениями справочных или описательных признаков какого-либо элемента или процесса и значениями группировочных признаков, например между значением рекви­зита «Фамилия И.О. рабочего» и значением «Табельный номер» рабочего или между значениями «Наименование материала» и «Код материала».

Для кодирования объектов необходимо их упорядочить по некоторым признакам. Результат, упорядоченного распределения объектов заданного множества носит название классификации, а совокупность правил распределения объектов множества на под­множества называется системой классификации. Процесс распре­деления объектов классификации в соответствии с принятой сис­темой классификации носит название процесса классифицирова­ния. То свойство или характеристика объекта классификации, которое позволяет установить его сходство или различие с дру­гими объектами классификации, называется признаком классифи­кации. Множество или подмножество, объединяющее часть объек­тов классификации по одному или нескольким признакам, носит название классификационной группировки.

Основанием классификации называется признак, по которому ведется разбиение множества на подмножества на определенной ступени классификации. Ступень классификации - это результат очередного распределения объектов одной классификационной группировки. Уровень классификации - это совокупность класси­фикационных группировок, расположенных на одних и тех же сту­пенях классификации. Глубина системы классиф икации - это коли­чество уровней классификации, допустимое в данной системе.

Каждая система классификации характеризуется следующи­ми свойствами:

  • гибкостью системы;
  • емкостью системы;
  • степенью заполненности системы (коэффициент заполненности).

Гибкость системы - это способность допускать включение новых признаков, объектов без разрушения структуры клас­сификатора. Гибкость определяется временем жизни () сис­темы.

Емкость системы - это наибольшее количество классифика­ционных группировок, допускаемое в данной системе классифи­кации (Р).

Степень заполненности системы (Кзап) определяется как част­ное от деления фактического количества группировок (Qф) на величину емкости системы (Р):

Кзап = Qф / P

В настоящее время чаще всего применяются два типа систем классификации: иерархическая и многоаспектная.

Характерными особенностями иерархической сис темы явля­ются:

  • наличие в системе неограниченного количества признаков
    классификации;
  • соподчиненность признаков классификации, что выражается разбиением каждой классификационной группировки, обра­зованной по одному признаку, на множество классификаци­онных группировок по нижестоящему (подчиненному) при­знаку.

При построении иерархической системы классификации сна­чала выделяется некоторое множество объектов, подлежащее классифицированию Мо, для которого определяются полное мно­жество признаков классификации G и их соподчиненность друг другу, затем производится разбиение исходного множества объек­тов на классификационные группировки на каждой ступени клас­сификации (рис. 3.2).

При использовании иерархической системы классификации необходимо соблюдать следующие ограничения:

· получающиеся на каждом уровне классификационные груп­пировки должны составлять исходное множество объектов Мo;

· классификационные группировки Xjk на каждой ступени не должны пересекаться;

· классификация на каждой ступени должна проводиться толь­-
ко по одному признаку (G).

К положительным сторонам данной системы следует отнести логичность, простоту ёе построения и удобство логической и арифметической обработки.

Мо = {х12,...,хi,...,хn} -мощность классифицируемого множества, где g1, g2,... - признаки классификации и g1є G, g2є G

Рис. 3.2. Схема построения иерархической системы классификации

Однако эта система характеризуется жесткой структурой классификации, не позволяющей вносить новые признаки или изменять их последовательность. Гибкость этой системы обес­печивается только за счет ввода большой избыточности в вет­вях, что приводит к слабой заполненности структуры класси­фикатора.

Недостатки, отмеченные в иерархической системе, отсутству­ют в других системах, которые относятся к классу многоаспект­ных систем классификации. Аспект -точка зрения на объект клас­сификации, который характеризуется одним или несколькими признаками. Многоаспектная система - это система класси­фикации, которая использует параллельно несколько независимых признаков (аспектов) в качестве основания классификации. Существуют два типа многоаспектных систем: фасетная и дескрипторная. Фасет - это аспект классификации, который исполь­зуется для образования независимых классификационных груп­пировок. Дескриптор - ключевое слово, определяющее неко­торое понятие, которое формирует описание объекта и дает при­надлежность этого объекта к классу, группе и т.д.

Фасетная система характеризуется следующими особеннос­тями построения: • имеется некоторое множество классифицируемых объектов

это множество можно рассматривать в нескольких аспектах, каждый из которых может характеризоваться одним или не­ сколькими признаками, образующими фасет Ф;

устанавливается некоторый порядок следования фасетов с помощью фасетной формулы (при этом последовательность фасетов определяется по частоте обращения к этим фасетам на некотором множестве заданных задач):

•определяется количество подмножеств классификационных группировок, число которых определяется числом задач, обращающихся при своем решении к тем или иным фасетам (рис. 3.3).

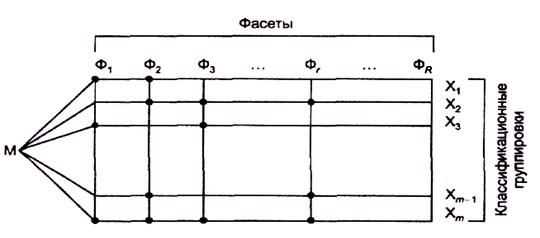

Рис. 3.3. Схема построения фасетной системы классификации

Внутри фасета значения признаков могут просто перечислять­ся по некоторому порядку или образовывать сложную иерархи­ческую структуру, если существует соподчиненность выделенных признаков.

К преимуществам данной системы следует отнести большую емкость системы и высокую степень гибкости, поскольку при не­обходимости можно вводить дополнительные фасеты и изменять их место в формуле. К недостаткам, характерным для данной си­стемы, можно отнести сложность структуры и низкую степень заполненности системы.

Рассмотренные выше системы классификации хорошо приспо­соблены для организации поиска с целью последующей логичес­кой и арифметической обработки информации на ЭВМ и лишь частично решают проблему содержательного поиска экономичес­кой информации при принятии управленческих решений. Это объясняется далеко не полным охватом этими системами всех понятий и терминов, используемых для выражения смысла эко­номических показателей и документов. Помимо этого в этих си­стемах не решается» проблема обеспечения однозначности исполь­зуемой терминологии, идентификации роли отдельных терминов в их общей последовательности при формировании наименова­ний экономических показателей. К недостаткам этих систем клас­сификации можно отнести также и то, что в них не отражаются все отношения между терминами, необходимые для формализа­ции содержания показателей и документов и установления взаи­мосвязей между показателями и Документами, которые исполь­зуются на этапе принятия управленческих решений.

Для поиска показателей и документов по набору содержательных признаков используется информационный язык дескрипторного типа, который характеризуется совокупностью терминов, дескрипторов или лексикой и набором отношений между терми­нами. Эти отношения могут быть двух типов:

· постоянные логические отношения между терминами, выте­кающие из отношений между отображаемыми объектами, ко­торые называются парадигматическими отношениями;

· переменные отношения между понятиями, возникающие в процессе построения конкретного высказывания, например показателя, называемые синтагматическими отношениями.

Парадигматические отношения между терминами отражают статику языка. К ним относятся, например, родовидовые отно­шения. При этом родовым называется термин или понятие, выражающие существенные признаки класса предметов, в состав ко­торого входят предметы, являющиеся видами этого рода. Видо­вое понятие выражает существенные признаки подкласса пред­метов, являющегося видом какого-либо другого класса предме­тов и входящего в состав этого класса. Например, понятие «машинный носитель» является родовым по отношению к поня­тиям «жесткий магнитный диск», «гибкий диск», «магнитная лен­та» и т.д. Отношения этого типа отражаются в классификаторах экономической информации.

Синтагматические отношения составляют грамматику этого языка, т.е. правила построения высказываний из набора терми­нов или понятий. Такие отношения используются в динамике при вводе данных и формулировании запросов.

В зависимости от того, на каком этапе фиксируются все воз­можные выражения, языки делятся на предкоординированные и посткоординируемые. Предкоординированными называются языки, в которых на стадии разработки выделяются все высказывания в терминах этих языков и тем самым заранее определяются посто­янные отношения между терминами. Для посткоординируемых языков характерна предварительная фиксация лишь постоянных отношений. Все высказывания образуются при использовании лексики данного языка и его грамматики. Языки предкоординированного типа менее гибки при использовании, так как с их по­мощью можно описывать только те выражения, которые были заранее зафиксированы. Использование посткоординированных языков позволяет образовывать с их помощью значительно боль­шее число высказываний.

Наиболее типичным примером предкоординированных язы­ков являются классификационные языки, основанные на исполь­зовании иерархической и многоаспектной систем классифика­ции, преимущества и недостатки которых были рассмотрены ранее. К языкам классификационного типа можно отнести разработанный ныне Общесистемный классификатор технико-экономических показателей (ОКТЭП). Он содержит способ упо­рядоченного представления системы показателей и средства их взаимной увязки на основе многоаспектной классификации этих показателей, которая должна отражать наиболее суще­ственные с точки зрения народного хозяйства методологичес­кие особенности их расчета, взаимосвязи показателей, наибо­лее важные признаки группировки показателей и их поиска в ЭИС.

Общим недостатком информационных языков классификаци­онного типа являются их слабая приспособленность к новым, за­ранее не предусмотренным условиям функционирования систем, возможность составления запросов на этих языках регламенти­рованного содержания. Эти недостатки отсутствуют у языков посткоординированного типа, к которым относятся дескрипторные языки, основанные на применении метода координатного, или ассоциативного, индексирования.

Согласно идее координатного индексирования предполагается, что содержание документов или показателей можно дос­таточно полно и точно отразить с помощью списка ключевых слов - дескрипторов. Дескриптор - это термин естественного, языка (слово или словосочетание), используемый при описании документов или показателей, который имеет самостоятельный смысл и неделим без изменения своего значения. Например, показатель «Количество продукции, выработанное фактически цехом за смену», записанный на естественном языке, при исполь­зовании метода координатного индексирования будет иметь вид: «количество, продукция, выработка, фактический, цех, смена».

Для того чтобы обеспечить точность и однозначность поиска с помощью такого языка, необходимо предварительно опреде­лить все постоянные отношения между терминами: родовидовые, отношения синонимии, омонимии и полисемии, а также ассоци­ативные отношения. Характеристика родовидовых отношений была дана выше. Особый вид парадигматических отношений представляют отношения синонимии, омонимии и полисемии, всегда присутствующие в естественных языках.

Синонимия - это отношение между двумя и более различными ключевыми словами, когда они имеют одинаковое значение, обо­значают один и тот же предмет или понятие. Можно выделить синонимы с одним корнем, но с различным морфологическим составом (например, «производство» и «произведено»), с различ­ными корнями (например, «издержки» и «расходы»). К синони­мам относятся также термины, которые могут существовать как в полном, так и в сокращенном виде, например «научно-исследо­вательские работы» и «НИР», «кубические метры» и «куб. м».

Омонимия - это такое отношение между одинаковыми по зву­чанию и написанию ключевыми словами, когда они имеют раз­ное значение и обозначают разные предметы и понятия. Можно выделить термины, обозначающие тапке разные понятия, объе­мы которых не пересекаются, и называемые полными омонима­ми. Например, термин «прокат» используется в двух различных смыслах: «прокат тонкой листовой стали» и «сдача предметов во временное пользование», поэтому он относится к числу полных омонимов. Однако встречаются термины, обозначающие разные понятия, объемы которых пересекаются. Такие термины называ­ются частичными омонимами. Явление частичной омонимии носит название полисемии.

Большое значение для построения дескрипторного языка име­ют выявление и фиксирование ассоциативных отношений между терминами, которые позволяют выдавать более точные ответы на запросы пользователей. К числу ассоциативных отношений относят такие, как отношение части к целому (например, «цех» - «участок»), причинно-следственные отношения (например, «про­гул» - «невыполнение»), связи предмета и процесса (например, «план» - «планирование») и др.

Все выделенные отношения явно описываются в системати­ческом словаре понятий - тезаурусе который разрабатывается с целью проведения индексирования документов, показателей и информационных запросов.

В свою очередь, дескрипторные языки различаются по семан­тической силе, которая определяется тем, какой объем сведений может индексироваться с их применением. Семантическая сила языка зависит от числа типов постоянных отношений, фиксируе­мых в тезаурусе, а также от наличия средств грамматики и степе­ни их сложности. В соответствии с этим признаком дескриптор­ные языки подразделяются на языки без грамматики, языки с не­полной грамматикой и языки с развитой грамматикой. При этом языки первого вида содержат только словари используемых клю­чевых слов и тезаурусы. В языках с неполной грамматикой, по­мимо словарей и тезаурусов, имеются правила взаимосвязи только некоторых категорий терминов. Языки с развитой грамматикой позволяют описывать с помощью всех средств сложные выска­зывания.

В том случае, если объектом пояска в ЭИС является документ, для этих целей используют информационные языки дескриптор­ного типа без грамматики. При необходимости хранения и осу­ществления поиска экономических показателей проектировщи­ки отдают предпочтение языкам второго и третьего типов.

3.4 Понятия и основные системы кодирования экономической информации.

Для полной формализации экономической информации недо­статочно простой классификации, поэтому проводят следующую процедуру - кодирование.

Кодирование - это процесс присвое­ния условных обозначений объектам и классификационным группам по соответствующей системе кодирования.

Система кодирования - это совокупность правил обозначения объектов и группировок с использованием кодов. Код - это условное обозна­чение объектов или группировок в виде знака или группы знаков в соответствии с принятой системой. Код базируется на определен­ном алфавите (некоторое множество знаков). Число знаков этого множества называется основанием кода. Различают следующие типы алфавитов: цифровой, буквенный и смешанный.

Код характеризуется следующими параметрами:

· длиной (L);

· основанием кодирования (А);

· структурой кода, под которой понимают распределение знаков по признакам и объектам классификации;

· степенью информативности (I), рассчитываемой как частное от деления общего количества признаков (R) на длину кода (L):

I=R/L;

· коэффициентом избыточности (Кизб) который определяется как отношение максимального количества объектов (Qmax) к фактическому количеству объектов (Qфакт):

Кизб=Qмак/Qфакт

Все системы кодирования можно сгруппировать в два под­множества (рис. 4.4): регистрационные и классификационные системы кодирования.

Особенностью регистрационных систем кодирования являет­ся их независимость от применяемых систем классификации. Ре­гистрационные коды используются для идентификации объектов и передачи информация об объектах на расстояние, поэтому они должны удовлетворять следующим требованиям: минимальности длины кода, однозначности соответствия наименования объек­та и его хода в течение длительного периода времени и защищен­ности кода от помех и ошибок.

Рис.3.4. Схема классификации систем кодирования

Регистрационные коды состоят из двух частей: информаци­онной и контрольной, предназначенной для защиты передавае­мой информации от ошибок. Контрольная часть может рассчи­тываться по различным алгоритмам, в частности, наиболее упот­ребляемыми являются следующие формулы их расчета:

К=М-[Xi /M],

К=М-[Xi*Bi/M],

где М- модуль (простое число, делящееся на единицу и на само себя);

Хi- информационные разряды, i- номер разряда;

Bi - вес информационного разряда.

К регистрационным системам относятся порядковая и серий­ная системы кодирования.

Порядковая система - это наиболее простая по своему пост­роению система кодирования, суть использования которой зак­лючается в последовательном присвоении каждому объекту кодируемого множества М. номера его порядка, т.е. в присвоении цифр натурального ряда в порядке расположения объектов. Этот порядок может быть случайным или определяться после предва­рительной группировки объектов, например по алфавиту.

Как правило, порядковую систему применяют для кодирова­ния малозначных, устоявшихся и простых множеств объектов, не требующих предварительной классификации.

Серийная (серийно-порядковая ) система кодирования отлича­ется от порядковой тем, что номенклатура кодируемых объектов Мо предварительно должна быть разбита на группировки по од­ному признаку, и каждой группировке должна быть отведена се­рия кодовых обозначений, в пределах которой каждому элемен­ту присваивается свой код по порядку. Серия обозначений для каждой группировки определяется таким образом, чтобы после присваивания кодов элементам этой группы в ней оставались бы еще свободные номера на случай появления новых объектов.

Классификационные коды используют для отражения классифи­кационных взаимосвязей объектов и группировок и применяются в основном для сложной логической обработки экономической информации на ЭВМ, отсюда вытекают требования: однозначно­сти отображения классификационных взаимосвязей объектов и их группировок и обеспечения максимальной простоты программи­рования. Группу классификационных систем кодирования можно разделить на две подгруппы в зависимости от того, какую систему классификации используют для упорядочения объектов.

Последовательные системы кодирования характеризуются тем, что они базируются на предварительной классификации по иерархической системе классификации, в результате использова­ния которой коды нижестоящих группировок образуются путем добавления кодов к кодам вышестоящих группировок.

Параллельные системы кодирования характеризуются тем, что они строятся на основе использования фасетной системы класси­фикации и коды группировок по фасетам формируются незави­симо друг от друга.

Последовательные и параллельные системы кодирования строятся на базе разрядной или комбинированной системы ко­дирования.

Разрядная система применяется для кодирования объектов, определяемых несколькими соподчиненными признаками, ис­пользуемыми для решения экономических задач. Кодируемые объекты систематизируются по классификационным признакам на каждой ступени классификации, каждому признаку отводится определенное число разрядов, в пределах которых кодирование группировок начинается с единицы. При разрядной системе ко­дирования имеет место так называемое «зависимое» кодирова­ние. Это значит, что классификационные группировки по млад­шим признакам кодируются в зависимости от кода группировки, образованной по старшему признаку. Запас свободных позиций определяется структурой кода.

Код объекта, построенный по этой системе, состоит из такого числа позиций (или числа групп разрядов), сколько было учтено признаков для объектов, поэтому разрядная система кодирования называется иногда позиционной системой. Конкретное значение признака, характеризующего объект, определяется позицией и зна­чением определенного числа в структуре кода. Длина кода зави­сит от числа ступеней классификации, от числа классификацион­ных группировок на каждой ступени и от основания кодирования.

Комбинированная система кодирования, обладая всеми пре­имуществами разрядного кода, применяется для кодирования больших номенклатур (перечней) объектов, которые характери­зуются многими соподчиненными или независимыми признака­ми. Эта система базируется на сочетании принципов построения таких систем кодирования, как разрядная, серийная, порядковая и кода повторения.

Код повторения (мнемокод) — это буквенные или буквенно-цифровые коды» которые характеризуются тем, что в структуру кода переносят часть символьных обозначений объектов с целью повышения мнемоничности кода или для сокращения его длины.

Выбор конкретной системы кодирования зависит от объема кодируемой номенклатуры, ее стабильности, от задач, стоящих перед системой, и от показателей эффективности обработки ин­формации при использовании какой-либо системы.

Все классификаторы, разрабатываемые и используемые в ЭИС, имеют эталонную и рабочую формы. Эталонная форма классификатора - это официальное издание классификатора на бу­мажном носителе, удобное для осуществления его ведения. Рабочая форма классификатора - это весь классификатор или его раз­дел, занесенный на машинный носитель и удобный для обработ­ки информации.

Весь процесс разработки системы классификаторов для ЭИС можно разбить на четыре этапа (на рис. 3.5 приведена блок-схе­ма процесса разработки классификатора).

На первом этапе «Разработка ТЗ на проектирование» выполняются две работы. Первая из них связана с определением состава, назначения и сферы действия классификаторов, исполь­зуемых в системе. Перечень классификаторов определяется на ос­нове анализа реквизитного состава первичных и результатных до­кументов и выделения всей совокупности реквизитов-признаков.

Далее определяют назначение классификаторов. Каждый клас­сификатор может быть предназначен для однозначной иденти­фикации объекта, передачи информации на расстояние по кана­лам связи или для поиска и логической обработки первичной информации с целью получения и выдачи результатной инфор­мации.

По сфере действия выделяют следующие виды классификато­ров: международные, общегосударственные (общесистемные), отраслевые и локальные классификаторы.

Международные классификаторы входят в состав Системы международных экономических стандартов (СМЭС) и обязатель­ны для передачи информации между организациями разных стран мирового сообщества. СМЭС представляет собой множество стандартных решений по классификационным группировкам и кодированию специальной и экономической информации и фор­мированию источников этой информации. В состав СМЭС вхо­дят классификации Организации Объединенных наций (ООН) и ее специализированных образований, в том числе:

· Международная стандартная отраслевая классификация всех видов экономической деятельности (МСОК);

· Классификация основных продуктов (КОП);

· Международная стандартная торговая классификация (МСТО);

· Классификация по широким экономическим категориям (КШЭК);

· Классификация функций органов управления (КФОУ);

· Классификация функций правительства;

· Классификации продовольственных и сельскохозяйственных организаций (РАО);

· Классификации международной организации труда (МОТ);

· Классификации ООН по вопросам образования, науки и куль­туры (ЮНЕСКО);

· Международная стандартная классификация образования (МСКО).

К числу классификаций, разработанных другими международ­ными организациями, относятся:

· Классификация международного энергетического агентства (МЭА);

· Классификация Совета таможенного сотрудничества;

· Система описания и кодирования товаров;

· Классификация Всемирной туристической организации (ВТО);

· Классификация деятельности, связанной с туризмом.

К классификациям Европейского сообщества и других меж­дународных региональных организаций относят:

· Классификацию Европейского сообщества (ЕС);

· Общую отраслевую классификацию экономической деятельности в рамках ЕС (КДЕС) и другие.

Второй класс классификаторов образуют общегосударствен­ные (общесистемные) классификаторы, обязательные для орга­низации процессов передачи и обработки информации между экономическими системами государственного уровня внутри страны, состав которых будет рассмотрен в следующем разделе.

Для выполнения процедур обработки информации и переда­чи ее между организациями внутри отрасли используют отрас­левые классификаторы. В пределах отдельных предприятий ис­пользуют, как правило, локальные классификаторы.

Выполнение работ второго этапа связано с определени­ем состава исходных данных и требований к разрабатываемым классификаторам.

К исходным данным, используемым в процессе проектирова­ния классификаторов, относятся:

· состав задач, для которых разрабатывается классификатор;

· состав объектов классификации и мощность исходного множества;

· состав признаков классификации и число значений каждого признака;

· наименования отдельных группировок и объектов;

· динамика процесса изменяемости состава задач, объектов и признаков.

К требованиям, которым должны удовлетворять разрабаты­ваемые классификаторы, можно отнести:

  • полноту охвата объектов и признаков классификации каждым классификатором;
  • согласованность признаков деления множеств объектов с ал­горитмами обработки экономической информации;
  • взаимную однозначность наименований объектов и их кодовых обозначений;
  • простоту кодирования и возможность автоматизации класси­фикации и кодирования;
  • возможность увязки с другими классификаторами и система­ми обозначений;
  • эффективность использования классификатора при обработке информации.

Содержанием второго этапа является «Разработка ме­тодических материалов проектирования», которая включает, прежде всего разработку основных критериев и принципов построения каждого классификатора. К критериям построения классификатора относятся такие, как:

• критерий отнесения того или иного объекта к конкретному классифицируемому множеству;

• степень охвата кодируемого множества объектов.
Принципы построения классификатора определяются струк­турой классификатора, т.е. количеством ветвей, выходящих из каждой классификационной группировки, количеством ступеней и числом уровней классификации. Классификатор считается од­нородным, если на каждой ступени из каждой классификационной группировки выходит одинаковое количество ветвей.

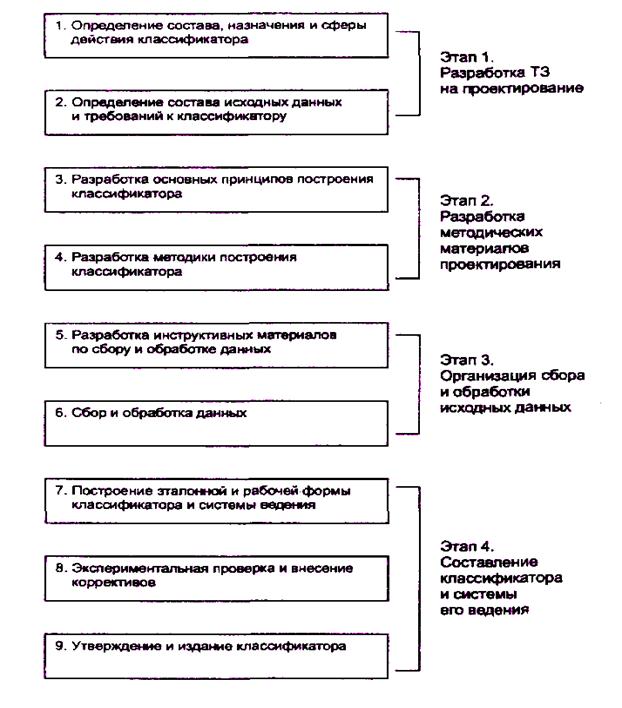

Рис. 3.5. Схема процесса разработки классификатора

Кроме того, на этом этапе разрабатывается система взаимо­действия классификаторов разных уровней, предназначенных обес­печивать взаимодействие ЭИС с внешней средой. Эта работа пред­ставляет собой разработку некоторого транслятора перехода от одного классификатора к другому. Но чтобы его создать, необхо­димо провести выбор некоторой системы взаимодействия различ­ных классификаторов, ориентированных на некоторую номенкла­туру объектов. Существуют следующие системы взаимодействия:

а) система равноправных классификаторов, характеризуется тем, что на каждом уровне управления для целей обработки ин­формации используется свой локальный классификатор, а для получения или передачи информации из внешней среды исполь­зуется соответствующий транслятор. Недостаток данной системы заключается в том, что та система, которая имеет на входе наибольшее количество потоков информации от различных орга­низаций, должна иметь наибольшее количество трансляторов;

б) система приоритетных классификаторов, Применяется для предприятий одной отрасли. При этой системе на каждом предприятии этой отрасли и на каждом уровне управления имеются локальные классификаторы. Обмен информацией осуществляет­ся в терминах классификатора вышестоящего уровня. Эта система дает уменьшение количества трансляторов независимо от чис­ла входных и выходных потоков. Однако трудности возникают при передаче потоков информации между предприятиями, относящимися к разным отраслям;

в) система классификаторов -посредников, применяется при межотраслевом управлении. На каждом объекте любого уровня управления обработка ведется в терминах своего локального клас­сификатора, а обмен - в терминах одного классификатора-посред­ника. Преимущества такой системы заключаются в необходимости создания только одного транслятора для каждого предприятия и в обеспечении возможности централизованного ведения классификатора-посредника, что дает минимальное количество ошибок при кодировании информации и обеспечивает информа­ционную совместимость ЭИС разных уровней;

г) система единого классификатора, для обработки информа­ции на всех предприятиях, входящих в состав экономической макросистемы, и для передачи этой информации между ними возможна только гипотетически, но реально ее нельзя осуществить из-за необходимости кодирования всей информации, существующей в стране, используя очень громоздкие классифика­торы.

К факторам, влияющим на выбор способа увязки классифи­катора, относятся следующие:

  • объем и характер обрабатываемой информации;
  • объем и характер потоков получаемой и передаваемой информации;
  • минимум трудовых и стоимостных затрат на разработку и эк­сплуатацию системы ведения классификаторов.

На этом же этапе осуществляется разработка методик пост­роения классификаторов, отражающих методы и последователь­ность выполнения отдельных операций по созданию классифи­каторов, содержание которых зависит от выбранных критериев и принципов их построения.

Третий этап связан с работами по организации сбора и обработки исходных данных, необходимых для составления клас­сификаторов. К их числу относится разработка инструктивных материалов по сбору и обработке исходных данных:

· определение перечня решаемых задач, использующих классификаторы;

· выделение классифицируемых объектов;

· определение состава признаков классификации и значений признаков;

· осуществление лингвистической обработки этих данных (удаление синонимов, омонимов, полисемии, антонимов и др.);

· согласование используемой терминологии в исходных данных с ГОСТами.

Другой работой, которую выполняют на этом этапе, являются сбор и обработка данных согласно разработанным инструкциям.

На четвертом этапе «Составление классификаторов и системы их ведения» осуществляется построение эталонной и ра­бочей формы классификатора и системы ведения классифика­тора.

Эталонный классификатор должен быть согласован, отпеча­тан типографским способом и распространен всем пользовате­лям для кодирования информации первичных документов.

Рабочие классификаторы наносятся на машинные носители в необходимых разрезах, передаются пользователям и заносятся в файлы справочников баз данных для выполнения процедуры автоматического заполнения машинных форм первичных доку­ментов и для декодирования результатной информации, получа­емой после ее обработки.

К задачам, решаемым системой ведения классификатора, от­носятся:

• актуализация классификатора, т.е. постоянное пополнение и изменение объектов классификации и кодирования;

• своевременное оповещение всех пользователей о всех происходящих изменениях;

• реструктуризация, или пересмотр структуры классификатора, при котором осуществляются контроль за дублированием объектов классификации, контроль и выявление тупиковых ветвей, не ведущих к объекту, оптимизация резервных ветвей по всем уровням иерархии или по всем аспектам классификации;

К проблемам, связанным с проектированием системы веде­ния классификаторов, относятся:

· разработка организационной структуры системы ведения, т.е. службы, которая отвечает за пополнение классификаторов;

· разработка юридических основ внесения изменений в классификатор;

· разработка информационного и программного обеспечениясистемы.

Все работы по проектированию классификаторов заканчи­ваются экспериментальной проверкой и внесением коррективов, утверждением, изданием и рассылкой классификаторов всем пользователям в функциональные подсистемы.

Понятие Единой системы классификации и кодирования (ЕСКК)

Для обеспечения информационной совместимости ЭИС раз­ных уровней разработана Единая система классификации и коди­рования (ЕСКК). ЕСКК предназначена для выполнения следую­щих функций:

· централизованной разработки общесистемных (общегосудар­ственных) классификаторов;

· пополнения и обновления, своевременного и систематического оповещения организаций обо всех изменениях, внесенных в классификаторы;

· ответов на разовые запросы;

· оптимизации структуры классификаторов;

· проведения работы по созданию информационно-поисковых языков.

Схема структуры ЕСКК приведена на рис. 4.6.

В состав ЕСКК входят три составные части. Первая ее часть «Комплекс нормативно-технических и методологических материалов» включает в себя документы, которые регламенти­руют:

· состав системы, цели системы, задачи и всю используемую терминологию системы;

· принципы и методы классификации и кодирования;

· категории и сферы действия классификаторов;

· принципы сопряжения и взаимодействия классификаторов;

· структуру работ по созданию и внедрению системы.


Рис 3.6. Схема структуры ЕСКК

Второй частью является «Комплекс общесистемных клас­сификаторов (OК),в который входят следующие группы класси­фикаторов:

1. Классификаторы о природных и трудовых ресурсах:

  • профессии рабочих;
  • должности служащих;
  • кадров;
  • специальностей;
  • полезных ископаемых и т.д.

2. Классификаторы о продуктах труда и производственной деятельности:

• промышленной и сельскохозяйственной продукции;

  • строительной продукции;
  • деталей;
  • услуг: в промышленности, строительстве, сельском хозяйстве,
    транспорте, материально-техническом снабжении;
  • услуг населению.

3.Классификаторы структуры народного хозяйства и объек­тов административно-территориального деления:

  • предприятий и организаций;
  • отраслей народного хозяйства;
  • стран;
  • органов государственного управления;
  • объектов административно-территориального деления;
  • пунктов погрузки и разгрузки.

4.Классификаторы управленческой информации и докумен­тации:

  • единиц измерения;
  • технико-экономических показателей;
  • управленческой документации;
  • е технической документации, обозначений стандартных и тех­нических условий;
  • технологической документации;
  • операций и деталей.

Все общесистемные классификаторы в зависимости от исполь­зуемой системы классификации в процессе их проектирования построены по двум принципам.

Первый принцип основывается на идентификации объектов внутри классификационных группировок. Для примера рассмотрим структуру Общесистемного классификатора промыш­ленной и сельскохозяйственной продукции (ОКИ), который осно­вывается на использовании иерархической системы классифика­ции и состоит из двух блоков: блока наименования и блока иденти­фикации. Блок идентификации состоит из классификационной, регистрационной и контрольной части кода (рис. 4.7). Классифи­кационная часть включает группировки.по следующим призна­кам:

  • класс;
  • подкласс;
  • группа;
  • подгруппа;
  • вид.

Рис. 3.7. Схема структуры ОКП

Второй принцип основан на применении раздельной идентификации и классификации и фасетной системе классифика­ции, что отражается в структурной формуле классификатора, ко­торая включает три блока: идентификации, классификации и наи­менования. Для примера рассмотрим структуру Общесистемно­го классификатора предприятий и организаций (ОКНО): Этот классификатор основан на использовании фасетной системы клас­сификации. Он состоит из трех блоков (рис. 4.8):

1. блока идентификации, включающего в себя код отрасли,
регистрационный номер предприятия и контрольную часть кода;

2. блока наименования;

3. блока классификации, состоящего из следующих фасетов:

· фасета подчиненности - Ф1, в котором можно выделить при­
знаки: код министерства, код управления, код треста;

· фасета административно-территориальной принадлежности- Ф2;

· фасета отраслевой принадлежности - ФЗ.

В составе автоматизированной системы ведения общесистем­ных классификаторов (АСВОК) можно выделить три типа под­систем: объектные, функциональные и обеспечивающие.


Объектные подсистемы объединяют предприятия, отрасли, отраслевые институты, которые отвечают за передачу информа­ции об изменениях, происходящих в заданной номенклатуре, чис­ло которых может быть равно числу общесистемных классифи­каторов.

Рис 3.8 Схема структуры ОКПО

Функциональные подсистемы объединяют однотипные техно­логические процессы по ведению общесистемных классификато­ров и включают в свой состав подсистемы сбора, хранения, вне­сение коррективов; регулярного обслуживания абонентов; обслу­живания по разовым запросам; развития АСВОК, включая оптимизацию структуры классификаторов, устранение недействи­тельных ветвей классификаторов, стандартизацию терминологии.

Обеспечивающие подсистемы состоят из типового набора под­систем, к которым относят программное, техническое, информа­ционное и лингвистическое обеспечение.

В состав информационного обеспечения АСВОК входят: тезаурус; сводные эталонные файлы классификаторов; дополни­тельные эталонные файлы дополнений и исключаемых позиций; файлы поисковых образов позиций классификаторов; файлы не­занятых позиций; таблицы сопряжения классификаторов; вспо­могательный файл организаций, ответственных за ведение клас­сификаторов; таблицы периодичности оповещения организаций и вспомогательные файлы интересов абонентов.

Развитие международных тортовых и производственных свя­зей приводит к росту товарных и информационных потоков, ко­торые необходимо обрабатывать в условиях территориальной разбросанности производителей и потребителей продукции. Трудности учета информации о свойствах товара на его упаков­ке, наличие неточностей в сопровождающей его документации, отсутствие достоверной и своевременной информации у постав­щиков продукции о поступлении товара к покупателю вызывают необходимость автоматизации маркировки товаров, считывания информации и осуществления идентификации о них. Целью штри­хового кодирования является отражение основных информационных характеристик товара в штрих-кодах, которые обеспечи­вают реальную возможность проследить за их движением к по­требителю, что дает повышение эффективности управления про­изводством.

Технология штрихового кодирования предназначена для осу­ществления автоматизированной записи, считывания и иденти­фикации информации об объектах или деловых процессах. Эта технология основана на использовании двоичного кода для записи и запоминания, предварительно разработанных смысло­вых кедов в виде последовательностей, состоящих из нулей и еди­ниц, отраженных кодированными штрихами. Поэтому штрихо­вой код-это последовательность чередования широких и узких, темных и светлых полос, которым присвоены логические значе­ния 1 и 0 (широким линиям и широким промежуткам присваива­ется логическое значение 1, узким - 0).

В различных странах мира применяют три системы штрихо­вого кодирования:

UPC - универсальный товарный код, разработанный в США и применяемый в странах Америки;

EAN - товарный код, созданный в ЕС на базе UPC, соответ­ствующий названию Европейской ассоциации товарной нумера­ции, получившей в настоящее время статус Международной орга­низации (EAN International);

UCC/EAN - единый стандартизированный штриховой код, созданный организациями США и Канады (Uniform Code Council) и EAN International.

Коды типа EAN и UCC/EAN широко применяются во всех странах мира, включая Российскую Федерацию.

В каждой системе существуют свои виды кодов: UPC-12, EAN-8, EAN-13, EAN-14, 0CC/EAN* 128 (Code 39).

UPC-12 - это двенадцатиразрядный код, имеющий следую­щую структуру:

EAN-8 - восьмиразрядный код, который используется для кодирования малогабаритных упаковок, имеющий структуру:

EAN-13 - тринадцатиразрядный код, используемый для ко­дирования продукции, имеющий следующую структуру:

EAN-14 - четырнадцатиразрядный код с прямоугольным кон­туром, используемый для идентификации транспортной упаков­ки и имеющий такую же структуру, что и код EAN-13, но включающий дополнительный первый разряд, предназначенный для кодирования от 1-й до 8-й специфики упаковки (например, 1 отра­жает групповую упаковку, 2 - упаковку партий в контейнер и т.д.)-Code 39 может варьироваться до 40 разрядов и не имеет фик­сированной длины. Этот код получил свое название по сочетае­мости трех широких элементов и шести узких в каждом знаке кода. Для отображения кода используются 43 символ», включая про­писные буквы, цифры от 0 до 9 и семь особых знаков (-.$/ + % пробел).

UCC/EAN-128 является современной версией кода Code 39, используемого для описания полной характеристики предмета поставки, не имеющего фиксированной длины и позволяющего комбинировать использование различных систем кодирования. В структуре кода можно выделить пробелы между компонента­ми кода, стартовый знак, обеспечивающий использование наи­более полного набора знаков, знак функции, позволяющий авто­матически контролировать отличие символики кода от других символик, данные и контрольное число.

Применение штриховых кодов UPC-12, EAN-8, EAN-13, EAN-14 регулируется международными и национальными орга­низациями. В Российской Федерации такой организацией явля­ется Ассоциация автоматической идентификации, в состав кото­рой входит более 2000 членов. Эта организация устанавливает номера предприятий в кодах EAN-13 и EAN-14 и коды продуктов в коде EAN-8. Код страны присваивается EAN International. Использование кодов UCCVEAN-128 (Code 39) регулируется со­ответствующими международными и национальными стандар­тами.

Использование штриховых кодов обеспечивает совместную деятельность производителей и потребителей товаров на едином товарном рынке по всей цепочке взаимосвязанных партнеров. Эта технология предоставляет защиту продукции путем ее оператив­ного учета, управление потоками информации о передвижении и использовании продукции, поиск сведений об этих процессах по запросу или в реальном масштабе времени на основе идентифи­кации любого объекта, принимающего участие в этом процессе. Кроме того, эта технология ускоряет обмен информацией как внутри организации, так и между организациями с помощью ме­тодов и средств электронного обмена данными (ЭОД).

Вопросы для самопроверки:

1. С какой целью разрабатываются классификаторы?

2. Какие бывают классификаторы?

3. Чем отличается иерархическая система классификации от фасетной?

4. Что такое информационный язык? Что такое дескриптор и тезаурус?

Перечислите типы отношений между терминами.

5. В каких случаях используются регистрационные системы кодирования и какие системы относятся к этому классу?

6. Для чего используются классификационные системы кодиро­вания, какие системы входят в эту группу?

7. Что включается в систему ведения классификаторов?

8. Что такое ЕСКК и какова его структура?

9. Каков состав ОК? Каковы принципы организации ОК?
10. Каково назначение АСВОК и какова ее структура?

11.Какое назначение штрихового кодирования?

12.Перечислите типы и виды штрих-кодов?


Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:



Сейчас читают про:
